Транзистор КТ501Ж Ni

Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 0,6 г.

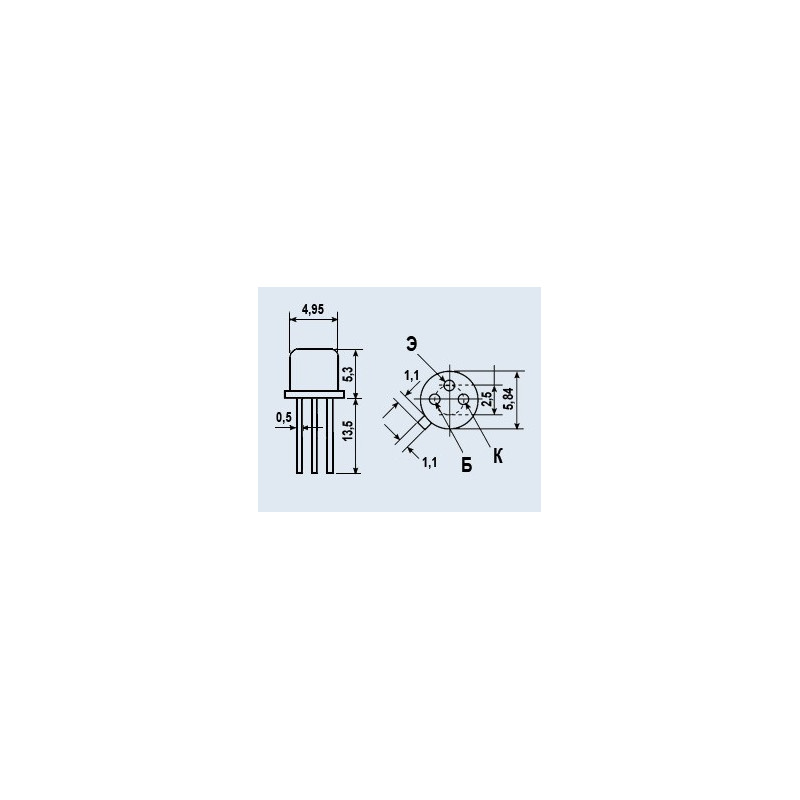

Тип корпуса: КТ-1-7 (TO-18).
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.064ТУ.
Гарантийный срок сохраняемости - не менее 12 лет с момента изготовления.
Импортный аналог: SFT143, 2S322.

Основные технические характеристики транзистора :
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 350 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 5 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 45 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 300 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 60;
• Ск - Емкость коллекторного перехода: не более 50 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,3 Ом
