Транзистор 2П303А Ni

Транзисторы 2П303Г в основном предназначены для применения в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.

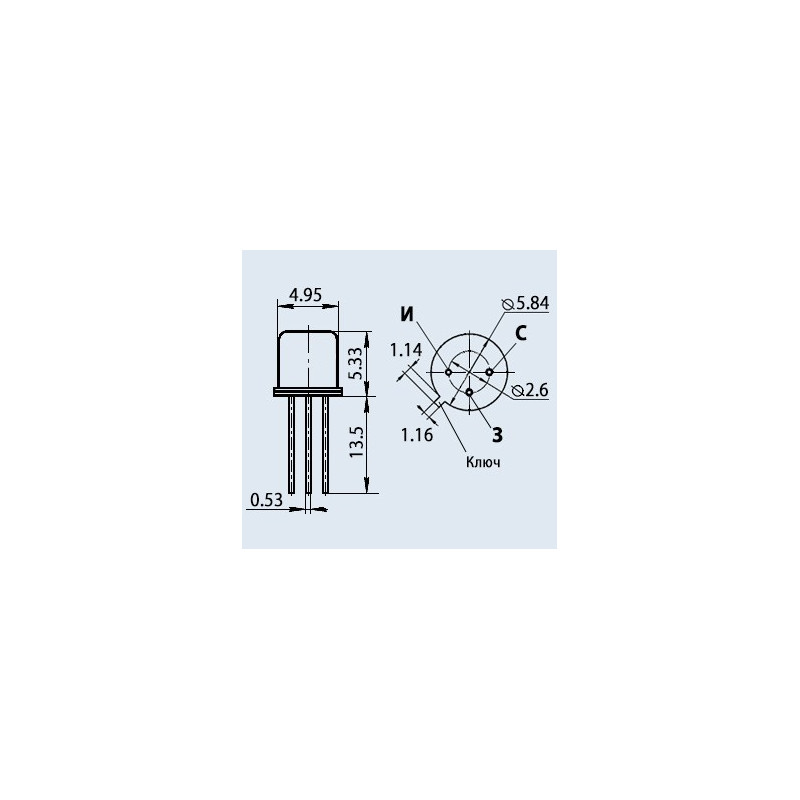

Тип корпуса: КТ-1-12.
Масса транзистора не более 0,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП».
Технические условия:
  - приёмка «5» - Ц23.365.003ТУ.
Зарубежный аналог: 2N3823, D110-1.

Гарантийный срок хранения 25 лет со дня изготовления.
Минимальная наработка - 80000 часов в режимах и условиях, допускаемых ТУ.
Наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики транзистора 2П303А:
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси max - Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: 0,5... 3 В;
• Uси max - Максимальное напряжение сток-исток: 25 В;
• Uзс max - Максимальное напряжение затвор-сток: 30 В;
• Uзи max - Максимальное напряжение затвор-исток: 30 В;
• Iс - Ток стока (постоянный): 20 мА;
• Iс нач - Начальный ток стока: не более 2 мА;
• Iс ост - Остаточный ток стока: 0,5...3  мА;
• S - Крутизна характеристики: 1... 4 мА/В;
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 6 пФ;
• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ.
