Транзистор КП303Ж Ni

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.

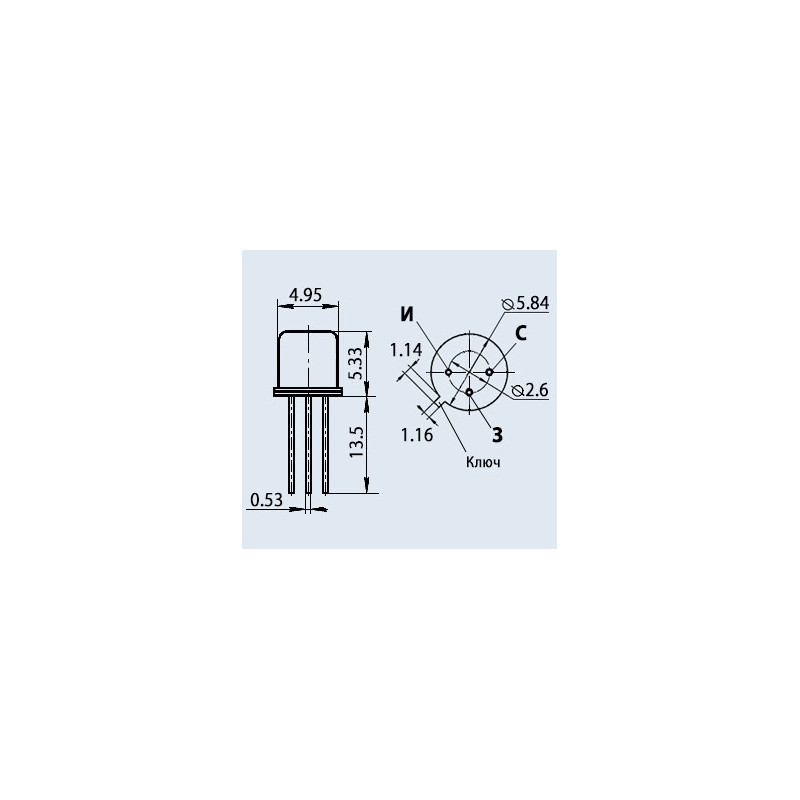

Тип корпуса: КТ-1-12.
Масса транзистора не более 0,5 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» - Ц20.336.601ТУ.
Гарантийный срок сохраняемости - не менее 10 лет с момента изготовления.
Импортный аналог: 2N3821, D110-1, 2N3821.

Основные технические характеристики транзистора :
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси max - Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: 0,3... 3 В;
• Uси max - Максимальное напряжение сток-исток: 25 В;
• Uзс max - Максимальное напряжение затвор-сток: 30 В;
• Uзи max - Максимальное напряжение затвор-исток: 30 В;
• Iс - Ток стока (постоянный): 20 мА;
• Iс нач - Начальный ток стока: 0,3...3 мА;
• S - Крутизна характеристики: 1... 4 мА/В;
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 6 пФ;
• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ
