Транзистор КТ3129Г9 Au

Тип прибора указывается в этикетке.

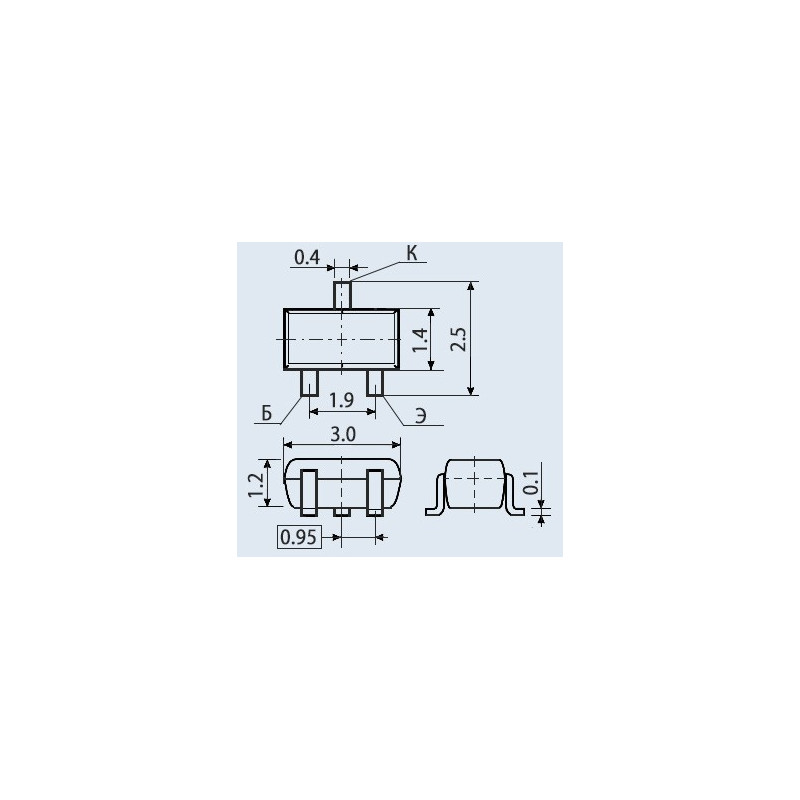

Тип корпуса: КТ-46А (SOT-23).
Масса транзистора не более 0,01 г
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.447ТУ/02 .
Гарантийный срок сохраняемости - не менее 12 лет с момента изготовления.
Импортный аналог: 2SA811C6, 2SB709A, BCF30, BCF70, BCW30, BCW61B, BCW70, BCX71H, BCX71J, BC858B, BC205B.

Основные технические характеристики транзистора КТ3129Г-9:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 75 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 100 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 200... 500;
• Ск - Емкость коллекторного перехода: не более 20 пФ
