Транзистор 2Т818А

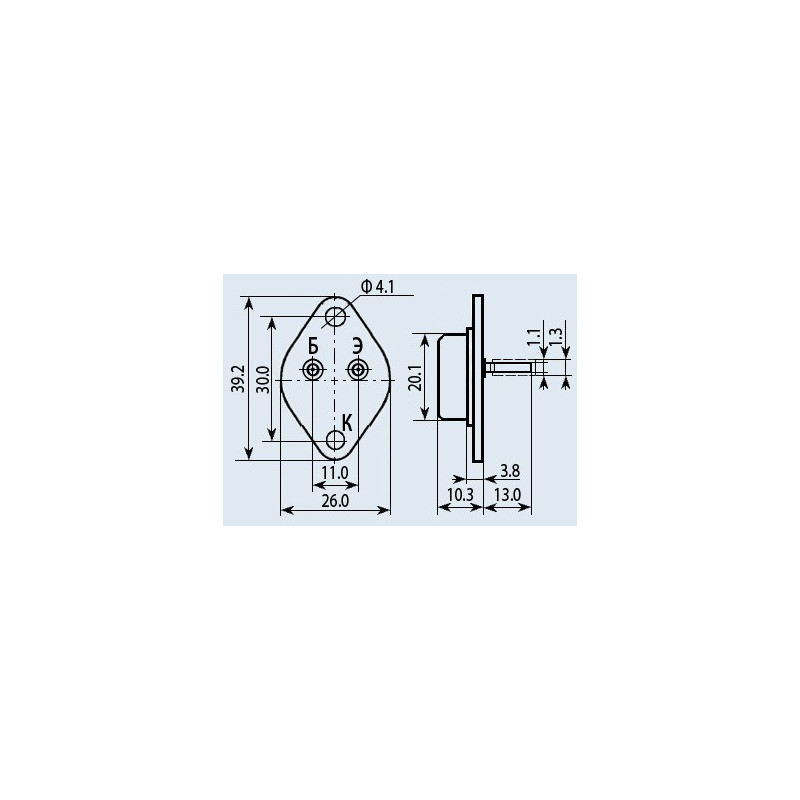

Тип корпуса: КТ-9 (TO-3).

Масса транзистора не более 20,0 г.

Вид климатического исполнения: «УХЛ».

Категория качества: «ВП», «ОСМ».

Технические условия:

  - приемка «ВП» аА0.339.141ТУ;

  - приемка «ОСМ» аА0.339.141ТУ, П0.070.052.

Гарантийный срок сохраняемости - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.

Зарубежный аналог: BDW52C.

Основные технические характеристики транзистора 2Т818А:

• Структура транзистора: p-n-p;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 100 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;

• Iк и max - Максимально допустимый импульсный ток коллектора: 20 А;

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 20;

• Ск - Емкость коллекторного перехода: не более 1000 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,27 Ом
