Транзистор КТ805АМ

Выпускаются в пластмассовом корпусе с жёсткими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.

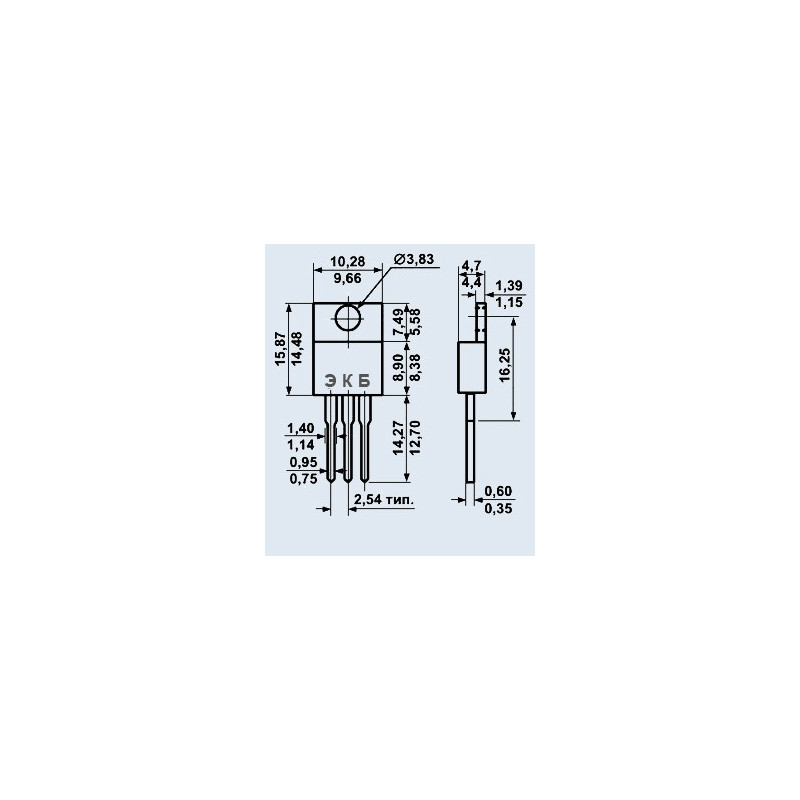

Тип корпуса: КТ-28-2 (TO-220AB).
Масса транзистора не более 2,5 г.
Климатическое исполнение: «УХЛ3.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.341ТУ/03.
Срок сохраняемости не менее 12 лет со дня изготовления.
Импортный аналог: 2SC2562, 2SC3422, BD955.

Основные технические характеристики транзистора КТ805АМ:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 мГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 15 мА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом
