Транзистор КТ626В

Выпускаются в пластмассовом корпусе с жесткими выводами.

Тип прибора указывается на корпусе.

Масса транзистора не более 1 г.

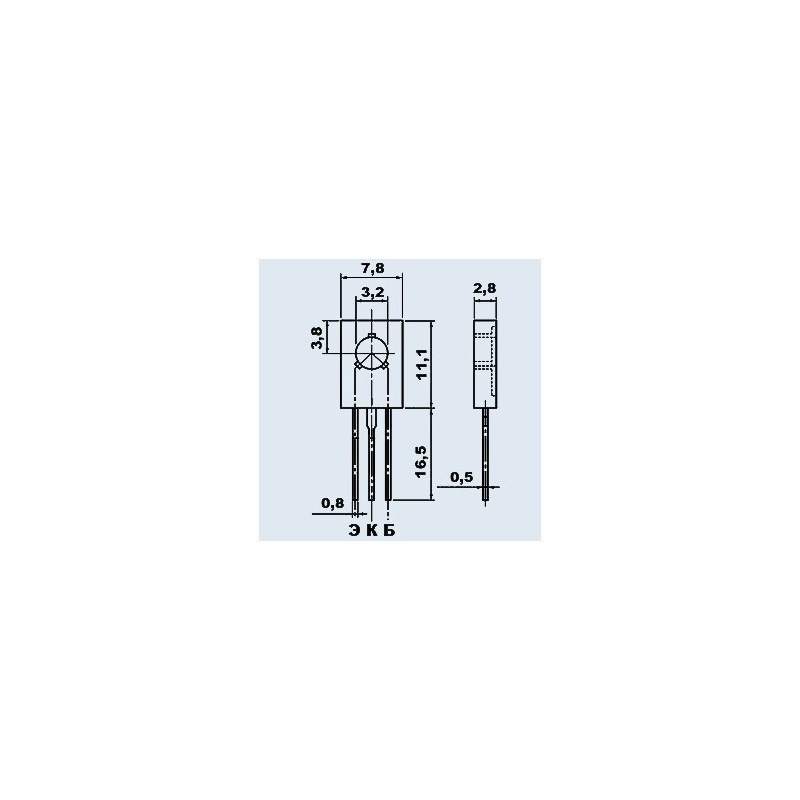

Тип корпуса: KT-27-2.

Технические условия: аА0.336.053 ТУ.

Основные технические характеристики транзистора КТ626В:

• Структура транзистора: p-n-p;

• Рк max - Постоянная рассеиваемая мощность коллектора: 6,5 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 45 МГц;

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 80 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 500 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 150 мкА (80В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 15... 45;

• Ск - Емкость коллекторного перехода: не более 150 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом;

• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 500 пс
