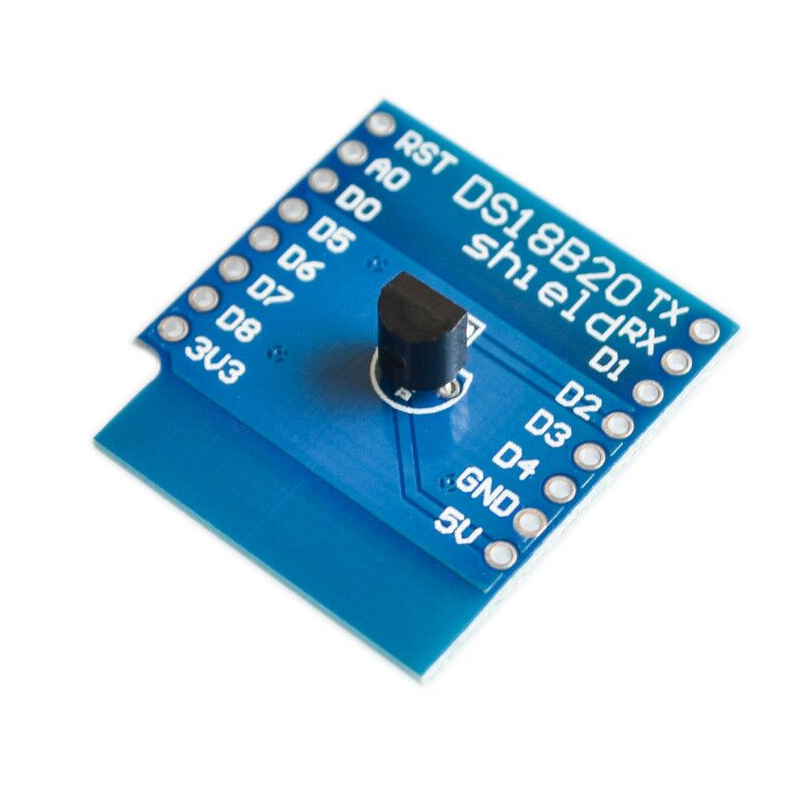

WeMos D1 Mini Датчик температуры DS18B20 цифровой

DS18B20 Датчик температуры цифровой для WeMos D1 Mini

Одновременно с выходом в недалёком 2014 году чипа беспроводной связи ESP8266EX по стандарту WiFi, набравшего по-настоящему оглушительную популярность в кругу любителей собирать самодельные устройства, компания WEMOS Electronics представила общественности большую линейку собственных модульных электронных плат под торговой маркой WeMos, задав новый вектор развития ардуино-совместимых платформ. Взяв за основу микроконтроллер от компании Espressif Systems, разработчики значительно потрудились не только над уменьшением размеров базовых модулей, сделав их максимально компактными, но и над выпуском целого спектра расширений, предложив пользователям богатый функционал, способный помочь в реализации задач различного уровня сложности при проектировании и конструировании разнообразных полезных изобретений.

Современные электронные продукты WeMos входят в категорию эффективных низкоценовых решений и позиционируются создателями как открытая платформа для самостоятельной разработки многоцелевых устройств на основе беспроводной связи по технологии WiFi. При этом основной упор сделан на создание и развитие изделий с поддержкой сетей нового поколения "Интернет вещей" (англ. - Internet of Things, IoT), чему активно способствуют существующие возможности облачных вычислений и межмашинных взаимодействий.

Чтобы потребитель не смог запутаться в физической совместимости плат, каждая серия обладает своими отличительными особенностями. Например, серия WeMos D1 Mini, к которому принадлежит Датчик температуры DS18B20, имеет синий цвет поверхности текстолита и небольшой скруглённый угловой вырез рядом с маркировкой 3V3.  Вырез служит ориентиром, гарантирующим правильное совмещение нескольких плат между собой.

Технические характеристики

• Питание: 5В от микроконтроллерной платы, внешнее не требуется
• Максимальный ток: 1.5 мА
• Совместимость: WeMos D1 mini / WeMos D1 mini PRO
• Активные выводы: D2, 5V, GND
• Измеряемая температура: -55°C...+125°C
• Погрешность: ±0.5°C в диапазоне -10°C...+85°C
• Время измерения не превышает 1 секунду
• Разрешение: настраиваемое, 9-12 бит
• Интерфейс: 1-Wire
• Поддержка паразитного питания от линии данных
• Размер: 27.5 х 25.6 мм

Функционал модуля WeMos DS18B20 Shield

Широко известный температурный сенсор DS18B20 представляет из себя крохотный микроконтроллер, заключённый в маленьком корпусе. На его борту встроена собственная высокоскоростная память SPM SRAM (ScratchPad Memory) размером 9 байт, в которую производится запись данных проводимых измерений. В датчик интегрирована энергонезависимая память EEPROM, сохраняющая различные параметры, включая изменяемую разрядность измерений и пользовательские настройки. А также память ROM, в которой содержится уникальный для каждого изделия 64-битный идентификационный код, благодаря которому по интерфейсу 1-wire можно подключать в схему немногим более 100 датчиков и работать с каждым по отдельности. Всеми действиями DS18B20 должен управлять внешний ведущий контроллер. Основные команды для работы с интерфейсом 1-wire реализованы в подключаемой библиотеке OneWire.

Единственную задачу, которую выполняет DS18B20 — это измерение окружающей среды в диапазоне от -55°C до +125°C. Данные измерений генерируются в виде цифрового сигнала в двоичном формате, передаваемые по протоколу 1-Wire на соответствующий вывод сенсора.
