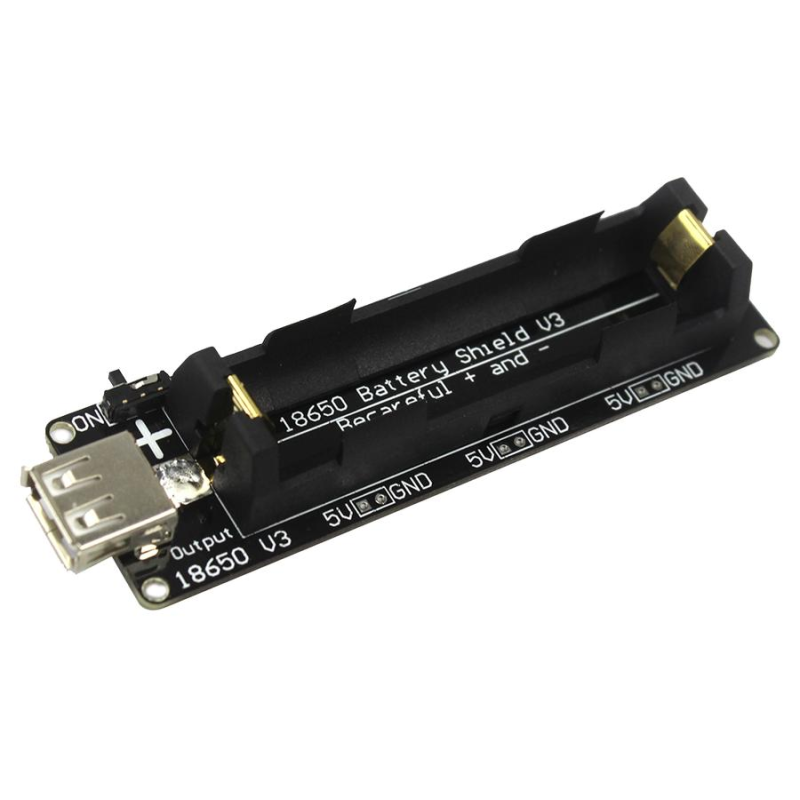

WeMos Модуль питания на аккумуляторе Li-Ion 18650

WeMos Модуль источника бесперебойного питания от батареи Li-Ion 18650

Платформа WeMos, в чём-то похожая на многие аналогичные популярные микроконтроллерные системы Arduino, Teensy, STM и др., в тоже время заметно выделяющаяся среди конкурентов, представляет полноценный универсальный инструмент, который может стать отличным подспорьем как для начинающих пользователей, делающих первые шаги навстречу изучению возможностей самой платформы, так и для профессионалов-энтузиастов или независимых разработчиков, желающих заниматься проектированием и воплощением в жизнь своих собственных электронных продуктов. Огромный потенциал WeMos не оставит равнодушными истинных поклонников неустаревающей Ардуино, находящихся в активном поиске совершенно новых и современных аппаратных решений. Благодаря мощным и гибким интегрированным возможностям, WeMos сможет справляться с различного рода задачами, связанными и с организацией беспроводной связи для обмена информацией между устройствами при помощи повсеместно распространённых стандартов WiFi или Bluetooth, и с работой в вычислительных сетях концептуально нового поколения под названием Интернет Вещей (IoT - Internet of Things), и с автоматизацией функции контроля или управления над совмещённой периферией в виде всевозможных датчиков и сенсоров, внешних микроконтроллеров, а также совместимых многоцелевых модулей расширений.

Семейство плат WeMos позволяет конструировать уникальные проекты любой сложности, начиная от самых простых, состоящих из нескольких присоединённых модулей, так и сложных, сочетающих разнообразные способы коммутации и взаимодействия. Область применения микроконтроллеров WeMos необозрима — обычные бытовые приборы, робототехника, элементы автоматики умного дома и так далее. Обширная линейка товаров WeMos находится в постоянном развитии, в неё входят модули с разносторонним набором возможностей, комбинирование которых открывает путь по достижению индивидуальной вариативности исполнения проекта, включая мобильность законченных устройств с автономными источниками питания. Одновременно с этим, WeMos целиком и полностью поддерживает разработку пользовательских приложений на основе общеизвестных редакторов Arduino IDE или ESPlorer для операционных систем Windows, Linux или Mac-OS. Платформа WeMos снимает преграды перед необходимостью использовать единственный язык программирования, она прекрасно понимает и основополагающий С++, и удобный скриптовый Lua. Свободно распространяемый исходный код прошивок различных версий наборов средств разработки (SDK) поможет пользователю самостоятельно проводить необходимые изменения и создавать кастомные прошивки с интерпретатором NodeMCU или на базе АТ-команд, настроенных под нужды проекта.

Технические характеристики

• Модель: v3
• Питание модуля:
  • 5В, порт microUSB
  • 3.7В, 1х литиевая батарея 18650
• Выходное напряжение:
  • 5В, полноразмерный порт USB А
  • 3В, до 0.6А через контакты 3V+GND
  • 5В, до 4А через контакты 5V+GND
• Индикация режимов заряда
• Ток заряда: 0.5А
• Преобразователь напряжения: FP6298
• Контроллер заряда/разряда: TP4056
• Совместимость: ESP8266, ESP32, Arduino, датчики и модули расширения
• Размер: 98 х 29 х 20 мм

Внимание! Аккумуляторная батарея 18650 не входит в комплектацию и приобретается отдельно.

Заранее предопределено, что любое электронное устройство требует надёжный источник стабильного напряжения для своего нормального функционирования. Нередки случаи, когда возможные перебои с электричеством неизбежно приводят к перезапуску или полному отключению устройства с утратой всей текущей рабочей информации, если это изделие на микроконтроллерах. В подобных аварийных ситуациях, простой и практичный модуль WeMos 18650 Battery Shield V3 послужит альтернативой основному питанию, самостоятельно взяв на себя роль резервного источника как для главной, так и для периферийных плат. К модулю допускается подключение внешней нагрузки, работающей от 5-вольтового напряжения с предельным током до 4А или 3.3-вольтовым питанием с пороговым током 0.6А.

При эксплуатации модуля бесперебойного питания WeMos, входящее напряжение необходимо подключать не к стандартным разъёмам платы с микроконтроллером, как это обычно принято, а непосредственно через порт microUSB, расположенный на тыльной стороне WeMos 18650 Battery Shield. Возможность обмена данными через разъём USB-порта исключена, информационные выводы интерфейса USB не привязаны ни к одному из представленных на плате модуля контактов. Задействовать разъём в других целях, кроме как для присоединения внешнего источника питания, не представляется возможным.

Если речь заходит о передвижном или переносном устройстве, разработка изделия может упираться в вопрос о выборе подходящего источника питания, способного полностью удовлетворить заданный уровень энергопотребления. Среди многообразия элементов питания для микроконтроллерных платформ, наиболее распространены перезаряжаемые литий-полимерные батареи (Li-Pol), размеры которых по всем трём сторонам измерения напрямую зависят от максимально допустимого объёма накапливаемой внутри аккумулятора энергии. Учитывая, что WeMos относится к малогабаритным платформам, крупные батареи не всегда удобны при сочетании с конструкцией WeMos-проекта, под них приходится приспосабливать отдельный механизм крепления или изготавливать дополнительный корпус. Именно по этой причине, появление модуля питания WeMos 18650 Shield нацелено на использование универсальных аккумуляторных батарей цилиндрической формы с неизменными физическими параметрами и различной энергоёмкостью. Сейчас такие аккумуляторы плавным темпом набирают популярность в современных бытовых приборах (встречаются в шуруповёртах, электронных парогенераторных сигаретах, фонариках, радиоприёмниках и так далее). На лицевой стороне платы присутствует отсек под единственный элемент типоразмера 18650, надёжно удерживающий батарею от непредвиденного выпадения.
