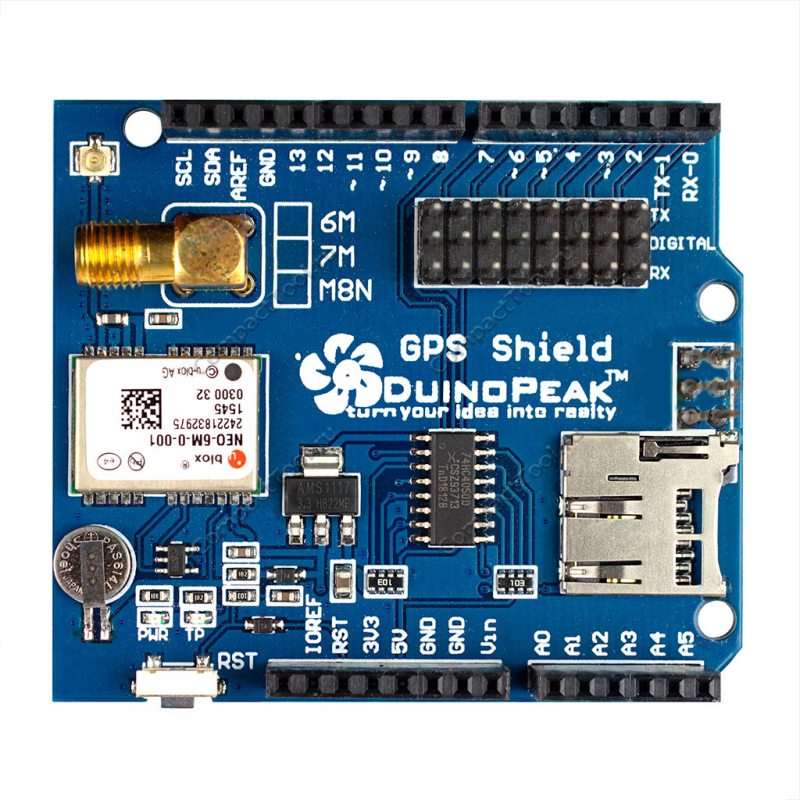

GPS модуль для Arduino NEO-6M c картридером SD

GPS Logger Shield предоставляет вашему Arduino доступ к модулю GPS, разъему для карты памяти microSD и ко всем другим периферийным устройствам, которые вам понадобятся, чтобы превратить ваш Arduino в регистратор с отслеживанием положения, скорости и высоты. Шилд основан на GPS-модуле NEO-6M — 50-канальном GPS-приемнике с архитектурой MediaTek MT3339 и частотой обновления до 5 Гц. GPS-модуль передает данные о местоположении через последовательный порт уровня TTL. Данные затем можно записать на карту microSD и/или использовать для других целей.

На плате содержатся контакты для подключения перемычек, таким образом контакты GPS (RX, TX) можно подключить к любым выводам D0-D7 Arduino по вашему усмотрению. Карта microSD работает через аппаратный порт SPI, который должен быть совместим с большинством классических плат Arduino. Основное напряжение питания GPS Logger Shield берется с контакта Arduino 5V. Это напряжение понижается до 3,3 В, затем подается как на модуль GPS, так и на карту microSD . Эти два компонента должны потреблять в среднем около 30 мА, но иногда потребление тока может резко увеличиваться до 100 мА.

Функции:

• Модуль NEO-6M GPS
• Внешняя активная антенна GPS с высокой чувствительностью приема, совместимая с обычной антенной
• Встроенная перезаряжаемая батарея обеспечивает возможность резервного копирования параметров
• Разъем для карты памяти microSD
• Кнопка сброса ардуино
• Выбираемая перемычка UART управляет последовательной связью
