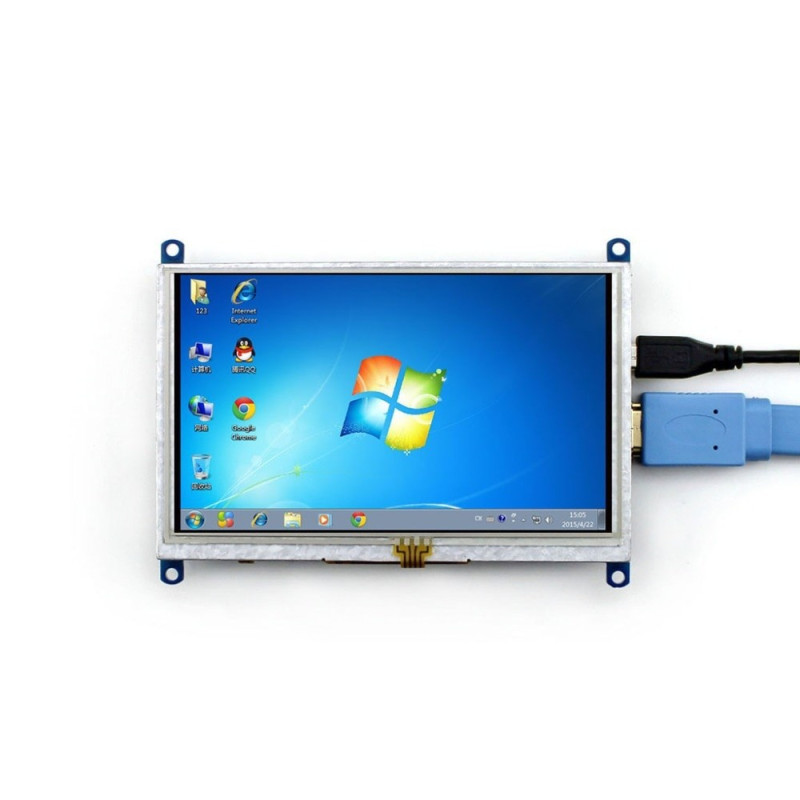

TFT дисплей 7 с сенсором HDMI
Артикул: 311390
LCD TFT Display 7 Inch 1024x600 with Capasitive Touch Panel HDMI/USB Interface
Уважаемые покупатели!
* Цены могут отличаться от указанных на сайте.** Изображения товара на сайте носят справочный характер и могут отличаться от реального вида детали.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Технические характеристики
- Модель: WKS70WSV006-WCT
- Питание: 5В, mUSB
- Энергопотребление: 485 мА
- Диагональ: 7.0 дюймов
- Цифровой приёмник: TFP401APZP Texas Instruments
- Экран:
- Матрица: ЖК, TFT TN LCD
- Рабочее напряжение: 3.3В
- Разрешение: 1024 х 600 графических точек, WSVGA
- Размер графической точки: 0.1506 х 0.1412 мм
- Соотношение сторон: 128:75
- Цветовая палитра: 16.7 млн. оттенков
- Интерфейс: HDMI (Type-A)
- Контрастность: 320:1
- Яркость: 200 кд/м2
- NTSC (цветовая гамма): 50%
- Время отклика: 25 мсек
- Направление инверсии уровня шкалы серого: смещение на 6 часов
- Углы обзора по горизонтали: П80° х Л80°
- Углы обзора по вертикали: В60° х Н70°
- Активная область: 154.21 х 85.92 мм
- Подсветка
- Тип: 18 белых светодиодов, LED
- Рабочее напряжение: 9.3В
- Сенсорная панель
- Тип: ёмкостная
- Рабочее напряжение: 3.3В
- Сенсорный контроллер: FT5426DQ8, I2C
- Интерфейс: mUSB
- Мультитач: поддержка до 5 касаний
- Активная область: 155.48 х 87.32 мм
- Стекло: Cover Glass + ITO Glass (G+G)
- Твёрдость поверхности: >6H
- Прозрачность: >82%
- Поддержка: Windows 7/8/10, Linux, Android
- Размеры модуля: 165.3 х 121.0 х 7.95 мм
- Температура эксплуатации: -20°С...+70°С
Внешние интерфейсы экранного модуля WKS70WSV006-WCT
Разъём HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Заземление |
| 3 | TMDS Data2- | Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Заземление |
| 6 | TMDS Data1- | Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Заземление |
| 9 | TMDS Data0- | Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Заземление |
| 12 | TMDS Clock- | Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Заземление |
| 18 | +5V Power | Питании |
| 19 | Hot Plug Detect | Сигнал подключения |
Разъём USB
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия шины данных USB |
| 3 | D+ | Плюсовая линия шины данных USB |
| 4 | NC | Нет подключения |
| 5 | GND | Заземление |
