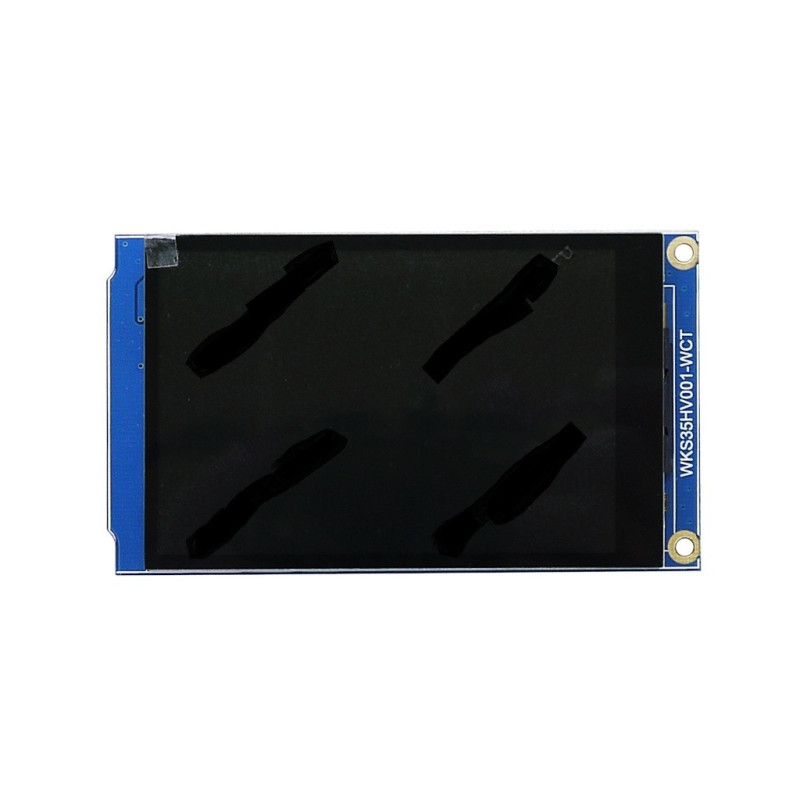

TFT дисплей 3.5 с сенсором параллельный интерфейс
Артикул: 311427
LCD TFT Display 3.5 inch 320x480 with capasitive touch panel 34pin 8080 16bit/I2C Interface
* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Технические характеристики
- Модель: WKS35HV001-WCT
- Ориентация: книжная
- Питание: 3.3 В
- Энергопотребление: 120 мВт, типовое
- Диагональ: 3.5 дюйма
- Экран
- Матрица: ЖК, TFT TN LCD
- Рабочее напряжение: 3.3 В
- Разрешение: 320 х 480 графических точек, HVGA
- Размер графической точки: 0.153 х 0.153 мм
- Соотношение сторон: 2:3
- Цветовая палитра: RGB, 65536 оттенков
- Графический контроллер: NT35310
- Интерфейс: 8080 16-бит, параллельный
- Контрастность: 350:1
- Яркость: 200 кд/м2
- NTSC (цветовая гамма): 60%
- Направление инверсии серого: смещение на 12 часов
- Углы обзора: П70° х В70° х Л70° х Н60°
- Активная область: 48.96 х 73.44 мм
- Подсветка
- Тип: 6 белых светодиодов, LED
- Рабочее напряжение: 3.1 В
- Сенсорная панель
- Тип: ёмкостная
- Рабочее напряжение: 3.3 В
- Сенсорный контроллер: GT5668
- Интерфейс: I2C, последовательный
- Адрес I2C: 0x14 или 0x5D
- Мультитач: поддержка до 5 касаний
- Активная область: 49.76 х 74.44 мм
- Стекло: Cover Glass + ITO Glass (G+G)
- Твёрдость поверхности: >6H
- Прозрачность: >85%
- Внешний интерфейс: группа из 34 контактов с шагом 2.54 мм
- Размеры модуля: 56.41 х 97.40 х 5.90 мм
- Температура эксплуатации: -20°С...+70°С
Внешний 34-контактный интерфейс CON1 экранного модуля WKS35HV001-WCT
№ контакта | Обозначение | Назначение | Описание |
1 | CS | Вход | Сигнал выбора микросхемы |
2 | RS | Вход | Сигнал переключения между данными/командами |
3 | WR | Вход | Сигнал записи стробированных данных |
4 | RD | Вход | Сигнал чтения стробированных данных |
5 | RESET | Вход | Сигнал сброса LCD RESET, активен на низком уровне |
6-21 | D0-D15 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
22 | GND | Питание | Заземление |
23 | BL_CTRL | Вход | Управление подсветкой |
24-25 | VCC | Питание | Входное напряжение модуля 3.3 В |
26-27 | GND | Питание | Заземление |
28 | OPEN | - | Нет подключения |
29 | NC | - | Нет подключения |
30 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
31 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
32 | NC | - | Нет подключения |
33 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
34 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
