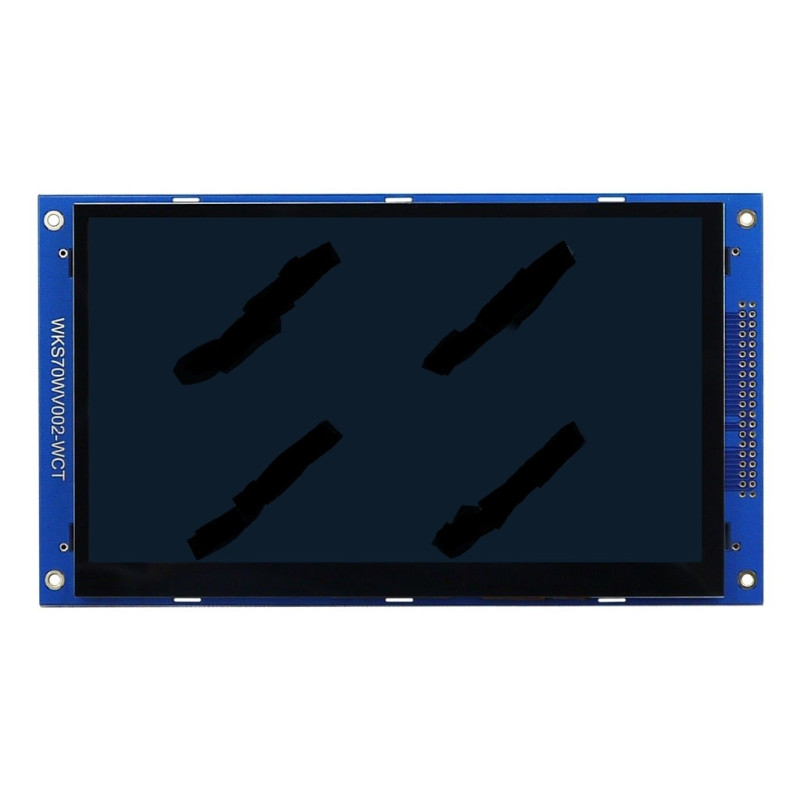

Экран сенсорный графический 7 дюймов 800х480 TFT LCD WKS70WV002-WCT
Артикул: 311419
LCD TFT Display 7 inch 800x480 with Touch Panel 40pin/FPC 8080 16bit/I2C Interface
Уважаемые покупатели!
* Цены могут отличаться от указанных на сайте.** Изображения товара на сайте носят справочный характер и могут отличаться от реального вида детали.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Технические характеристики
- Модель: WKS70WV002-WCT
- Питание: 5 В
- Энергопотребление: 480 мА
- Диагональ: 7 дюймов
- Экран
- Матрица: ЖК, TFT TN LCD
- Рабочее напряжение: 3.3 В
- Разрешение: 800 х 480 графических точек, WVGA
- Размер графической точки: 0.1926 х 0.179 мм
- Соотношение сторон: 5:3
- Цветовая палитра: RGB, 16,7 млн. оттенков
- Графический контроллер: SSD1963QL9
- Интерфейс: 8080 16-бит, параллельный
- Контрастность: 320:1
- Яркость: 200 кд/м2
- NTSC (цветовая гамма): 50%
- Время отклика: 25 мсек
- Направление инверсии серого: смещение на 6 часов
- Углы обзора по горизонтали: 60°
- Углы обзора по вертикали: В60° х Н70°
- Активная область: 154.08 х 85.92 мм
- Подсветка
- Тип: 18 белых светодиодов, LED
- Рабочее напряжение: 3.3 В
- Сенсорная панель
- Тип: ёмкостная
- Рабочее напряжение: 3.3 В
- Сенсорный контроллер: FT5426DQ8
- Интерфейс: I2C, последовательный
- Адрес I2C: 0x38 (7-битный)
- Мультитач: поддержка до 5 касаний
- Активная область: 155.48 х 87.32 мм
- Стекло: Cover Glass + ITO Glass (G+G)
- Твёрдость поверхности: >6H
- Прозрачность: >82%
- Внешний интерфейс
- Группа из 40 контактов CON2 с шагом 2.54 мм
- Разъём FFC/FPC 40 контактов CON1 с шагом 0.5 мм
- Размеры модуля: 185.0 х 105.0 х 7.75 мм
- Температура эксплуатации: -20°С...+70°С
Внешние интерфейсы CON1 и CON2 экранного модуля WKS70WV002-WCT
| № контакта | Обозначение | Назначение | Описание |
| 1-2 | GND | Питание | Заземление |
| 3 | CS | Вход | Сигнал выбора микросхемы |
| 4 | RS | Вход | Сигнал переключения между данными/командами |
| 5 | WR | Вход | Сигнал записи стробированных данных |
| 6 | RD | Вход | Сигнал чтения стробированных данных |
| 7 | RESET | Вход | Сигнал сброса LCD RESET, активен на низком уровне |
| 8-23 | D0-D15 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
| 24 | GND | Питание | Заземление |
| 25 | NC | - | Нет подключения |
| 26 | BL_CTRL | Вход | Управление подсветкой |
| 27 | NC | - | Нет подключения |
| 28-29 | GND | Питание | Заземление |
| 30 | VCC5V | Питание | Входное напряжение модуля 5 В |
| 31 | NC | - | Нет подключения |
| 32 | CTP_SDA | Вход/Выход | Cенсорная панель. Ввод/вывод данных I2C |
| 33 | CTP_INT | Вход | Cенсорная панель. Внешнее прерывание на хост |
| 34 | NC | - | Нет подключения |
| 35 | CTP_RST | Вход | Cенсорная панель. Внешний сигнал сброса, активен на низком уровне |
| 36 | CTP_SCL | Вход | Cенсорная панель. Сигнал тактирования I2C |
| 37-38 | NC | - | Нет подключения |
| 39-40 | GND | Питание | Заземление |
