Транзистор 2П304А Au

Используются в электронной аппаратуре специального назначения.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Тип прибора указывается на корпусе.

Масса транзистора не более 1,0 г.

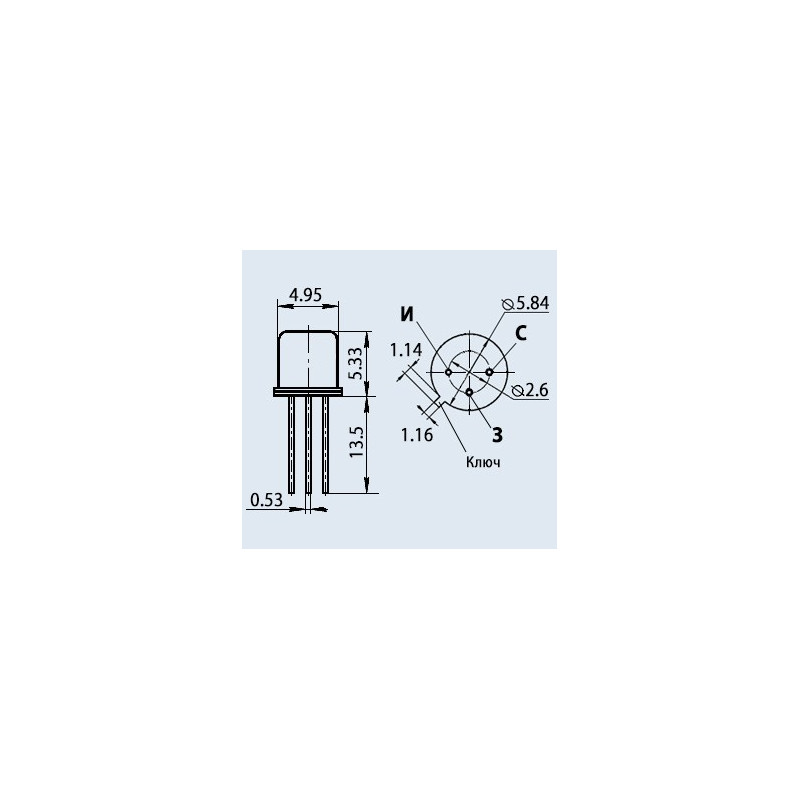

Тип корпуса: КТ-1-14.

Климатическое исполнение: «УХЛ».

Категория качества: «ВП», «ОСМ».

Технические условия:

  - приёмка «ВП» СБ3.365.106ТУ;

  - приёмка «ОСМ» СБ3.365.106ТУ, П0.070.052.

Зарубежный аналог: 2N4268, J175, MFE3003.

Гарантийный срок хранения 25 лет со дня изготовления.

Гарантийная наработка:

  - 50000 часов - в режимах и условиях, допускаемых ТУ;

  - 80000 часов - в облегчённом режиме.

Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики транзистора 2П304А:

• Структура транзистора: с изолированным затвором, с индуцированным p-каналом;

• Рси max - Рассеиваемая мощность сток-исток: 200 мВт;

• Uзи пор - Пороговое напряжение транзистора - напряжение между затвором и истоком: не менее 5 В;

• Uси max - Максимальное напряжение сток-исток: 25 В;

• Uзс max - Максимальное напряжение затвор-сток: 30 В;

• Uзи max - Максимальное напряжение затвор-исток: 30 В;

• Iс - Ток стока (постоянный): 30 мА

• Iс и - Импульсные ток стока (постоянный): 60 мА;

• Iс нач - Начальный ток стока: не более 0,2 мкА;

• S - Крутизна характеристики: не менее 4 мА/В;

• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 9 пФ;

• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ;

• С22и - Выходная емкость транзистора - емкость между стоком и истоком: не более 6 пФ;

• Rcи отк - Сопротивление сток-исток в открытом состоянии: не более 100 Ом
