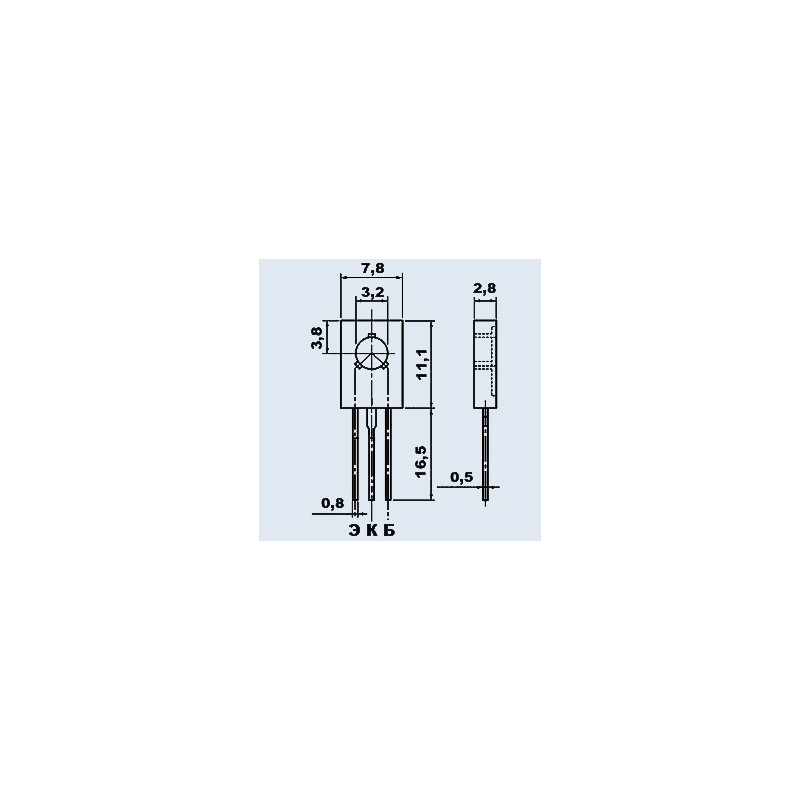

Транзистор КТ816Б

Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.186ТУ/02.
Минимальный срок сохраняемости не менее 12 лет со дня изготовления.
Импортный аналог: 2SA490, 2SA671, BD176, BD438, BD616, BD934, TIP32A, BD234.

Основные технические характеристики транзистора КТ816Б:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 25 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 45 В (1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 3 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 6 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,1 мА (25В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 25;
• Ск - Емкость коллекторного перехода: не более 60 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,6 Ом
