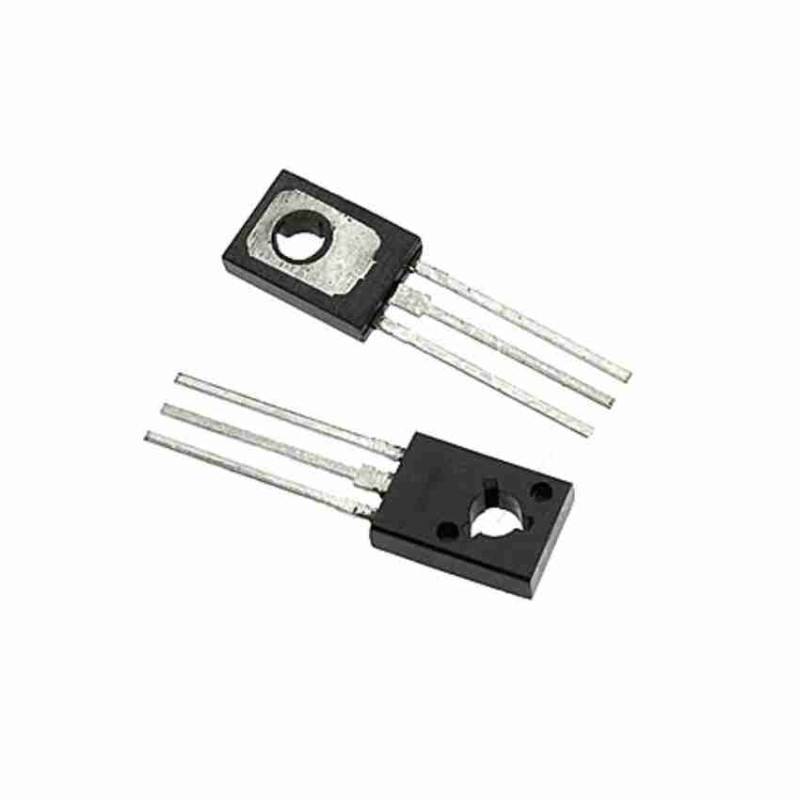

Транзистор КТ644А

Транзисторы выпускаются в пластмассовом корпусе с жесткими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 1,0 г.
Тип корпуса: КТ-27-2 (TO-126).
Вид климатического исполнения: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.268ТУ.
Импортный аналог: BC527-6, TP2904A.

Основные технические характеристики транзистора КТ644А:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,6 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,1 мкА (50В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40...120;
• Ск - Емкость коллекторного перехода: не более 50 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2,7 Ом
