Транзистор КТ372Б Au

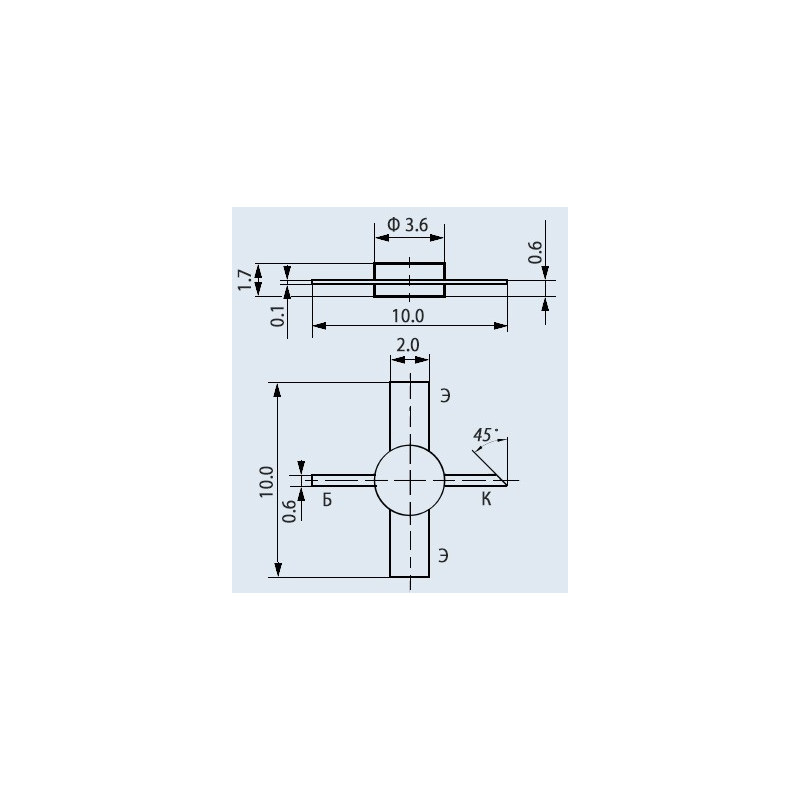

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Тип прибора указывается на ярлыке, являющемся составной частью упаковки.
На корпусе между базовым и эмиттерным выводами наносится условная маркировка цветными точками:
   - КТ372А - две зеленые;
   - КТ372Б - две черные;
   - КТ372В - две белые.
Масса транзистора не более 0,2 г.
Тип корпуса: КТЮ-23-2.
Технические условия: аА0.336.032 ТУ..

Основные технические характеристики транзистора КТ372А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 50 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 2400 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 1 пФ;
• Кш - Коэффициент шума транзистора: не более 3,5 дБ на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 9 пс
