Транзистор 2Т647А-2 Au

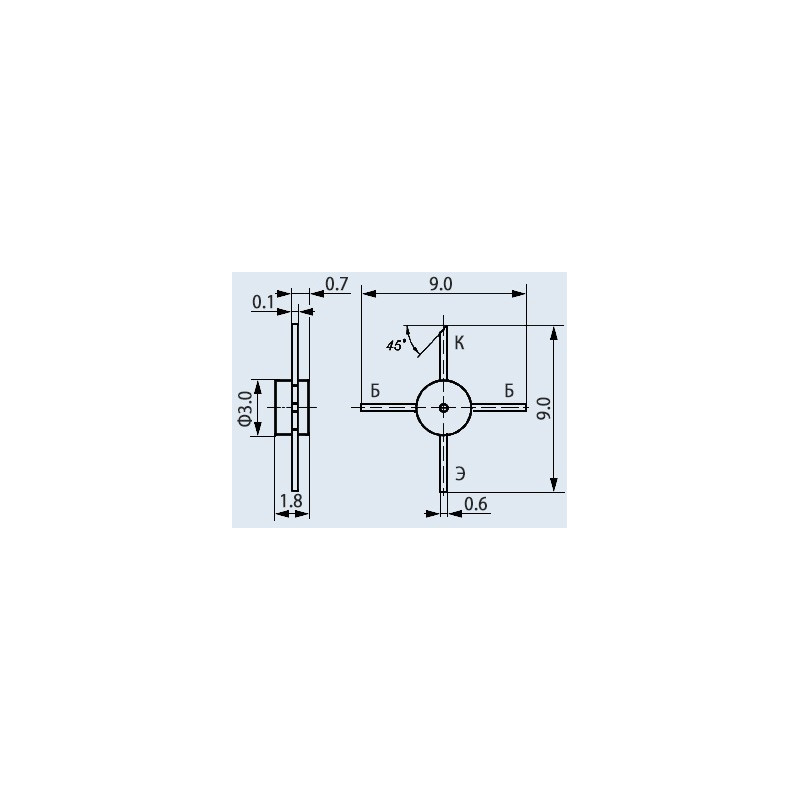

Тип корпуса: КТ-22.
Категория качества: «ВП».
Технические условия:
  - приемка «5» - аА0.339.165ТУ.
Срок сохраняемости - не менее 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Зарубежный аналог: NE56755, 2N6701.

Основные технические характеристики транзистора 2Т647А-2:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 560 мВт;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 18 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 2 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 90 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (18В);
• Ск - Емкость коллекторного перехода: не более 1,5 пФ;
• Рвых - Выходная мощность транзистора: не менее 0,2 Вт на частоте 10 ГГц
