DPH5005-USB-BT RIDEN RuiDeng 5А Универсальный понижающий-повышающий цифровой DC-DC преобразователь

Технические характеристики

• Модель: RuiDeng RIDEN DPH5005-USB-BT (Power v1.1/Control v2.2)
• Вид преобразователя: универсальный, повышающий, понижающий, SEPIC, импульсный, неизолированный, асинхронный, стабилизатор
• Параметры входа

  • напряжение: 6.0 ~ 50 В DC
  • ток потребления: 0 ~ 10 А
• Параметры выхода

  • напряжение: 0 ~ 50 В DC
  • ток нагрузки: 0 ~ 5.0 А
  • мощность: 0 ~ 250 Вт
  • пульсация, размах амплитуды: 100 мВ (среднее)
• Эффективность, КПД: до 91%
• Понижающий контур
  • ШИМ-контроллер: TL594C
  • MOSFET-транзистор: AOD2810
• Повышающий контур
  • ШИМ-контроллер: LTC1871
  • MOSFET-транзистор: AOD409
  • частота преобразования: 50 кГц
• Функции измерения:
  • напряжение (В), шаг 0.01
  • сила тока (А), шаг 0.001
  • ёмкость/мощность (Вт), шаг 0.01 (<10.0W), 0.1 (>10W)
• Погрешность
  • выходное напряжение: ± 0.5% +3 знака
  • выходной ток: ± 0.5% +5 знаков
• Экран: 1.44" цветной HD LCD
• Подсветка дисплея: 6 уровней яркости
• Управляющий контроллер: ARM Cortex-M3 STM32F100C8T6B
• Память: 10 ячеек для сохранения или загрузки профилей с параметрами напряжения/тока, из них 2 - с быстрым доступом
• Интеллектуальная система активного охлаждения
• Защита:
  • превышение напряжения (OVP) на выходе
  • превышение силы тока (OCP) на выходе
  • превышение мощности (OPP) на выходе
  • ошибочная полярность источника электроэнергии на входе
  • перегрев системы свыше 80°С (OTP)
• Управление прибором

  • индивидуальное: многофункциональные кнопки, поворотный энкодер
  • беспроводное: Bluetooth 2.1+EDR 2.4ГГц (BK3432), APP-приложение RuiDeng DPS(H) Series
  • проводное: порт Micro-USB 2.0 (CH340G), программное приложение DPH5005 PC Software
• Поддерживаемые языки: китайский, английский
• Поддерживаемые платформы: Android™ 5.0+, Windows™ 7+
• Интерфейсы подключения

  • источника питания и нагрузки: винтовые клеммы Ø2.5 мм
  • силовой платы и блока управления: соединительные кабели 1 х 8 pin
  • внешних модулей mUSB-TTL или BT2.1 к силовой плате: соединительный кабель 1 х 4 pin
• Рабочая температура: -10°С ~ 45°C
• Размеры
  • силовая плата: 93 х 72 х 42 мм
  • плата управления: 79 х 43 х 38 мм
• Вес: 210 гр

Комплектация изделия

• Модуль питания Ruideng RIDEN DPH5005-USB-BT х 1шт (силовая плата/управления плата)
• Модуль Bluetooth (BK3424) х 1шт
• Модуль USB (CH340G) х 1 шт
• Соединительный кабель 1х8pin х 2 шт
• Соединительный кабель 1х4pin х 1 шт
• Вкладыш-инструкция х 1 шт

Преобразователь постоянного напряжения и тока — одно из самым популярных устройств среди подавляющего большинства любителей конструирования, модернизации и ремонта электроники любой сложности. DC-DC преобразователь полезен своей способностью прямого видоизменения ключевых параметров электроэнергии. Предоставляет возможность запитывания схем различных приборов или гаджетов, будучи подключенным к единственному первичному источнику со статичными параметрами, соответствующими рабочим характеристикам преобразователя. Довольно часто кроме базовых умений, электронный DC-DC преобразователь располагает дополнительным полезным функционалом.

Модель DPH5005-USB-BT олицетворяет уникальный вариант импульсного DC-DC преобразователя, представленный в подклассе универсальных маломощных стабилизаторов от китайского разработчика Hangzhou Ruiden Technology. Устройство DPH5005 сочетает широкий спектр применения и современные аналогово-цифровые технологии. Объединяет высокую эффективность и компактные размеры изделия. Выделяется среди конкурентов простым удобным управлением, грамотным подбором компонентов, весьма достойным подходом к качеству сборки и комплектации продукта. Построенный по классической схеме повышающего-понижающего SEPIC-преобразователя c универсальным входом, DPH5005 оборудован многоуровневой системой самоконтроля и защиты, может гарантировать индивидуальную надёжность, стабильность и долговечную работоспособность с соблюдением правил технической эксплуатации.

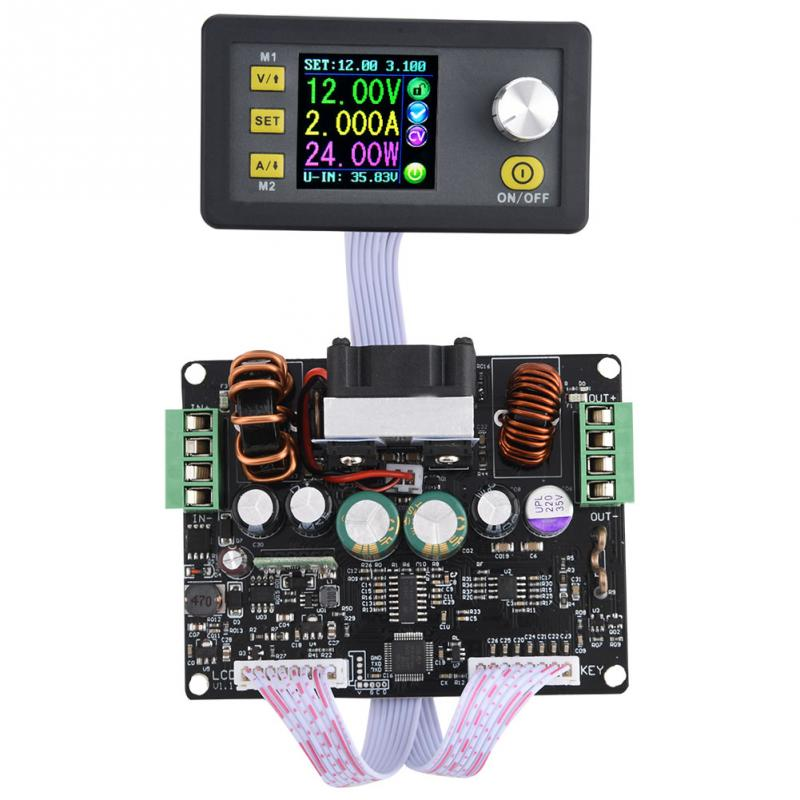

Внутреннее устройство преобразователя RuiDeng DPH5005-USB-BT

Преобразователь серии DPH оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Модель DPH5005-USB-BT дистанционно управляется по каналам беспроводной связи Bluetooth 2.1+EDR через APP-приложение, поддерживает интерфейс USB для обмена данными между прибором и программным обеспечением удалённого ПК по проприетарному протоколу. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPH5005-USB-BT, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.
