RD DP30V5A-L TL594C Понижающий цифровой DC-DC преобразователь

Технические характеристики

• Модель: RuiDeng RIDEN DP30V5A-L
• Вид преобразователя: понижающий, импульсный, асинхронный, неизолированный
• Вход
  • Рабочее напряжение: 6.0 ~ 40 В DC
  • Ток потребления: 0 ~ 6 А
• Выход
  • Напряжение: 0 ~ 30 В DC
  • Ток нагрузки: 0 ~ 5.1 А
  • Мощность: ⩽ 150 Вт
• Эффективность (КПД): до 96%
• Потери напряжения, макс.: 3%
• ШИМ-контроллер: TL594C
• Частота переключений: 50 кГц
• Силовая часть: UTT50P06L + MBRF2060CT
• Цифровой контроллер: STM32F100C8
• Встроенные функции: вольтметр, амперметр

  • Шаг измерений: 0.01 В, 0.001 А
  • Погрешность измерений: ±0.5 %
• Экран: светодиодный, семисегментный
  • Разрядность: 4-знаковая
  • Высота и цвет символов: 7.5мм, красный
• Управление: цифровое, 4-кнопочное
• Индикация режимов: входное напряжение, стабилизация напряжения (CV), стабилизация тока (CC)
• Защита от переполюсовки на входе: MOSFET FA393C45
• Контактная группа: винтовые клеммы Ø2 мм
• Монтажные отверстия: 4 х Ø3.1 мм
• Размеры: 85 х 58 х 31 мм
• Вес: 66 гр

Комплектация

• DC-DC преобразователь RuiDeng DC-DC DP30V5A-L х 1 шт
• Пластиковые ножки-подставки х 4 шт
• Краткая инструкция пользователя англ/кит х 1 шт

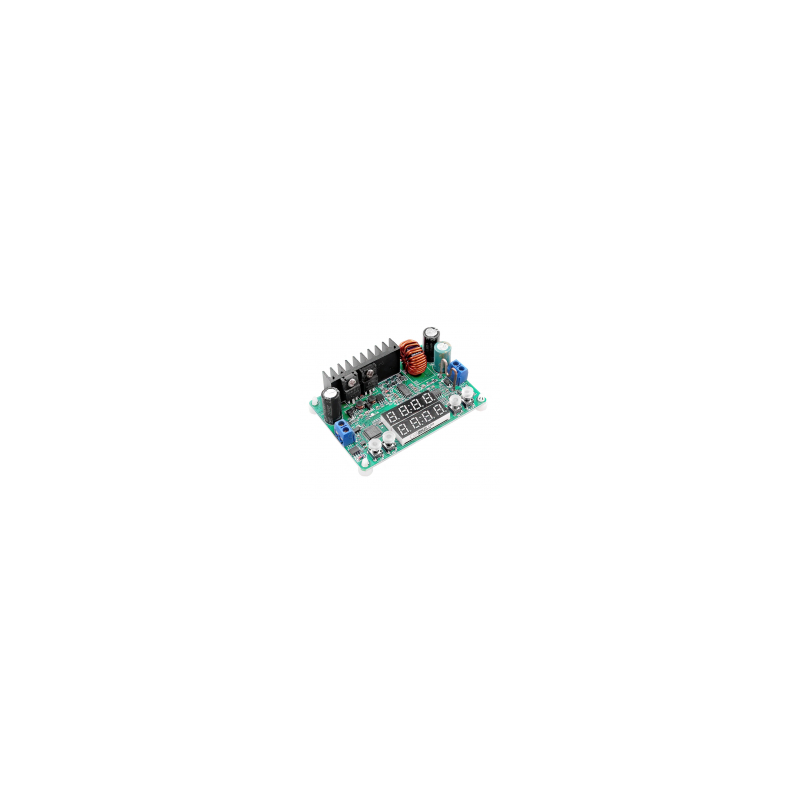

Одноплатная модель понижающего DC-DC преобразователя RIDEN DP30V5A-L с полностью цифровым интерфейсом управления представляет немногим более экономичный аналог электронных преобразователей семейства DPS/DPH от производителя RuiDeng Technology. Устройство трансформации параметров электроэнергии предназначено для питания маломощных низковольтных схем различной сложности от первичных источников. Плата DC-DC модуля DP30V5A-L обладает возможностью выбора значений выходного напряжения и тока, удовлетворяющих характеристикам питания подключаемого оборудования. 150-ваттный регулятор RIDEN RD-DP30V5A-L потребляет напряжение от 6 до 40В постоянного тока 0 - 6А, вырабатывает на выходе любое регулируемое значение в диапазоне 0 ~ 30В, с максимальным нагрузочным током до 5А.

Модель регулятора выполнена в открытом форм-факторе с односторонним монтажом всех составляющих компонентов, наиболее удобном и часто применяемом в целях самостоятельного конструирования силовой аппаратуры. Обратная (нижняя) сторона DP30V5A-L целиком освобождена от составных элементов внутрисхемных цепей. В сочетании с комплектными пластиковыми подставками, вставленными в угловые крепёжные отверстия, плата легко размещается на рабочем столе или иной горизонтальной поверхности.

DP30V5A-L укомплектован высокоточным производительным микропроцессором поколения STM32 с запрограммированной функцией вольтметра-апмерметра, выполняющего измерения рабочих значений напряжения и тока. Формирующиеся актуальные данные параметров электроэнергии в их 4-разрядном образе передаются на двухстрочный четырёхсимвольный светодиодный индикатор, выполняющий роль небольшого информационного экрана с ярко-красными цифрами. Дискретность прибора составляет 0.01В для напряжения и 0.001А для силы тока, погрешность не превышает 0.5%.
