AD620 инструментальный усилитель высокой точности с биполярным выходом XY-FD
Артикул: 313745
Технические характеристики
- Модель: XY-FD / аналог
- Питание: 3 ~ 10В постоянного тока DC
- Коэффициент усиления: 1.5 - 1000
- Напряжение входного сигнала: 100мкВ ~ 300мВ
- Напряжение выходного сигнала: ± Vin - 2В
- Напряжение смещения: 50мкВ
- Ток смещения на входе: 1нА
- Коэффициент ослабления синфазного сигнала: 100дБ
- Ток отрицательного выхода: 40мА (макс.)
- Шаг контактов вход/выход: 2.54мм
- Монтажные отверстия: 4 х Ø2мм
- Размеры: 30 х 21 х 11 мм
- Вес: 4г
Уважаемые покупатели!
* Цены могут отличаться от указанных на сайте.** Изображения товара на сайте носят справочный характер и могут отличаться от реального вида детали.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22

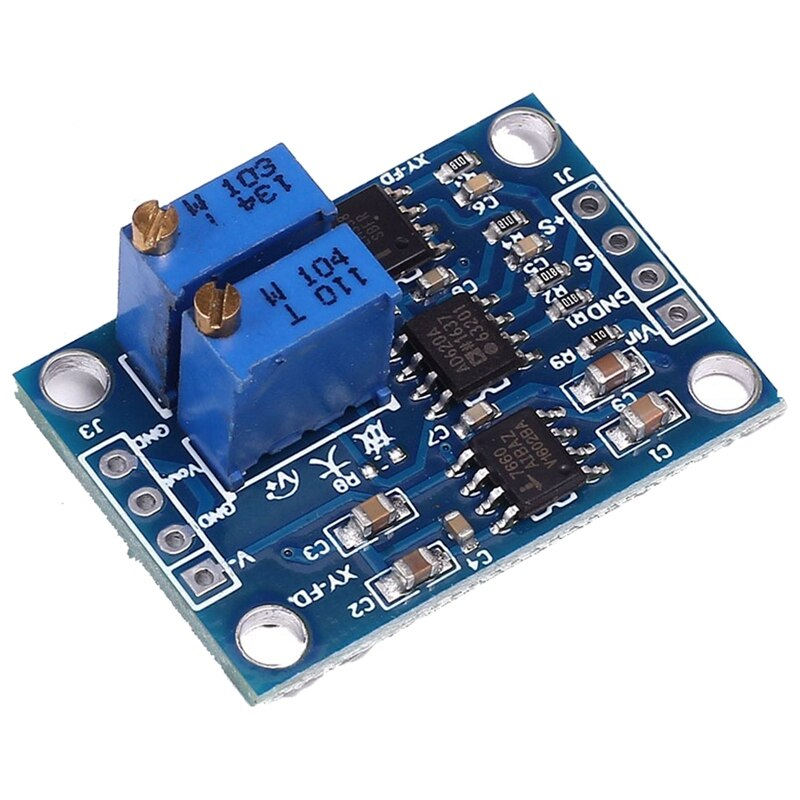

Модуль высокоточного усилителя напряжения XY-FD построен на чипе инструментального усилителя AD620, чувствительного к сигналам с очень слабым потенциалом в диапазоне 100мкВ - 300мВ. Коэффициент усиления входного сигнала для AD620 составляет 1.5-1000. Модуль усилителя оснащён 100К многооборотным регулятором настройки коэффициента в указанных пределах. Встроенные в модуль XY-FD вспомогательные микросхемы ICL7660 и LM358 используются для организации в схеме питания AD620 контуров минусового напряжения и опорного напряжения усилителя. Модуль усилителя поддерживает ручную калибровка нулевого значения опорного напряжения через 10К многооборотный регулятор (замер выхода VOUT вольтметром с замыкание контактов S- и S+ на входе).
Область применения: устройства для взвешивания, системы сбора данных, медицинские приборы, портативное оборудование с батарейным питанием и др.
