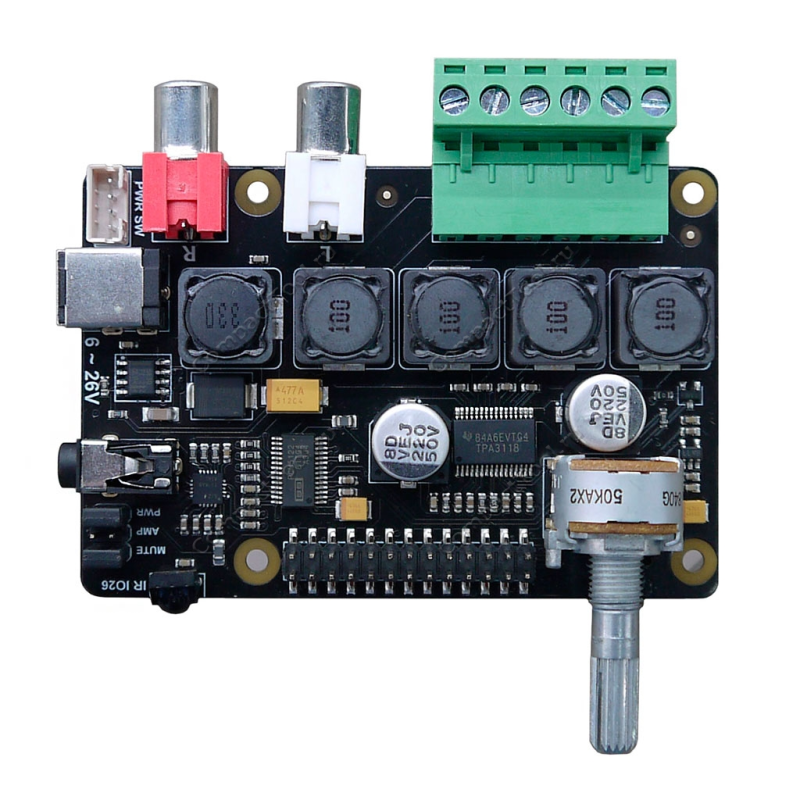

SupTronics X400

Плата расширения SupTronics X400 с встроенным цифро-аналоговым преобразователем и высококачественным стерео усилителем предназначена для создания на платформе Raspberry Pi под управлением популярных версий ОС GNU/Linix компактной портативной аудиосистемы в сегменте HiFi-устройств.

Технические характеристики

• Модель: X400 V2.0
• Питание: 6-24В, внешнее
• Встроенный DC/DC преобразователь с выходом 5В/3А для питания Raspberry Pi
• Беспроводная связь: ИК-приёмник, 38 КГц
• Поддержка ПО: RuneAudio, Moode, OSMC, OpenELEC, Raspbian, Volumio, Pi Core player и др.
• Совместимость: Raspberry Pi 1B+ / 2B / 3B / 3B+
• Цифро-аналоговый преобразователь: TI Burr Brown 32 бит / 384 кГц, TI PCM5122
• Стерео усилитель: TI TPA3118D2, класс D
• Выходная мощность: до 2х20 Вт с нагрузкой 4 Ом
• Усилитель для наушников: TI TPA6133A
• Воспроизведение: до 24 бит / 192 кГц
• Соотношение сигнал/шум (SNR): 112дб
• Коэффициент искажения звука (THD): 0.0019%
• Поворотный регулятор громкости
• Входы/выходы: разъёмы Phono/RCA, гнездо стерео аудио 3.5мм, винтовые терминалы для динамиков
• Программный интерфейс: I2C, GPIO
• Размеры: 85 х 56 мм

Благодаря возможностям подключения Raspberry Pi к сети, управление звуковой картой X400 осуществимо через web-интерфейс из любой точки квартиры/дома, практически с любого устройства, будь то смартфон, планшет, стационарный ПК или ноутбук. Построенный на базе расширения X400, медиапроигрыватель способен воспроизводить из большинства современных источников значительно более качественный звук, чем простенькая встроенная звуковая система самой Raspberry Pi. Мощности усилителя X400 хватает на помещение 20-30 кв.м.

Модуль X400 обладает рядом конструктивных преимуществ:

• Широкий диапазон входного напряжения, допускающий использование в качестве внешнего источника разнообразные адаптеры и блоки питания, батареи и аккумуляторы, или солнечные батареи. Рекомендуемые характеристики для X400 - 18-22В, 4А. Требование к столь высокому току обусловлено суммарным энергопотреблением обеих плат. В большинстве случаев, главным источником искажения звука является некачественное питание.
• Встроенный в X400 понижающей преобразователь постоянного напряжения, запитывающий плату Raspberry Pi через 40-контактный разъём GPIO. Не допускается одновременная подача питания через разъём mUSB платы Raspberry Pi.
• Три встроенные перемычки, заглушающие замыканием контактов выход разъёмов RCA, выход на наушники, усилитель TPA3118.
• Интегрированный набор микропереключателей, позволяющих управлять включением или отключением линий звукового интерфейса I2S (1 - GPIO19/LRCIN, 2 - GPIO21/SDO, 3 - GPIO18/BCLK), линий интерфейса I2C-1 (4 - GPIO3/SCL, 5 - GPIO2/SDA) и контактом ИК-приёмника (6 - GPIO17/IR-сенсор).
