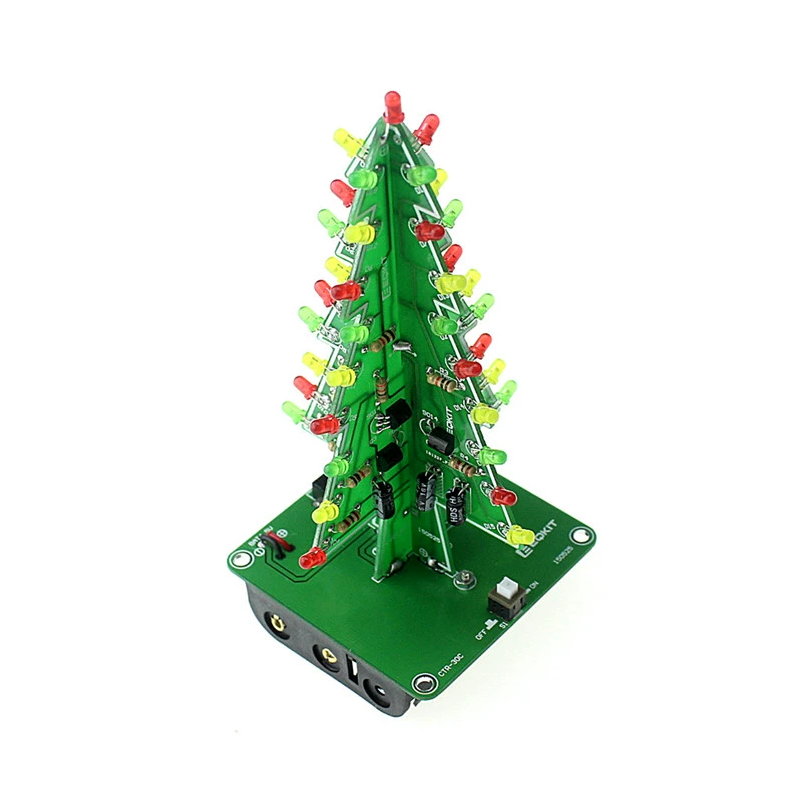

Конструктор Рождественская ёлка с 36 мигающими огнями 3D. Набор для пайки сделай сам DIY

Создайте праздничную обстановку вокруг себя и почувствуйте весёлое новогоднее настроение вместе с декоративной трёхмерной моделью "Рождественская ёлка с 36 мигающими огнями", представленную небольшим набором для самостоятельной сборки и пайки. В любое время наслаждайтесь её яркой трёхцветной гирляндой с эффектом плавного переключения, расположив красные, жёлтые и зелёные светодиоды в том порядке, который нравиться именно вам. Украстье сияющим символом торжества наступления нового года свою домашнюю комнату или рабочее место, вручите его друзьям или родственникам в качестве недорогого рукодельного подарка. Моделька ёлочки оснащена стандартным интерфейсом питания через порт Micro USB, способна работать от любого совместимого источника 5-вольтового напряжения или 3-х ААА батареек.

Электрическая схема конструктора основана на принципах функционирования 3-каскадного варианта мультивибратора из транзисторов Q1-Q3 в паре с коденсаторами C1-C3, поочерёдно включающего группы светодиодов D1-D6, D7-D12, и D13-D18. Модель ёлочки состоит из трёх отдельных, легко состыковывающихся печатных плат. Платы А и В несут на себе все элементы генератора импульсов и расставленные по краям формы светодиоды. Обе платы имеют центральные пропилы для составления крестообразной формы дерева. В их основании вынесены контакты питания, имеющие пометки полярности подключения. Эти контакты припаиваются к плате-основанию С, на которой установлен порт MicroUSB и включатель S1 управления напряжением питания 4.5-5.5В постоянного тока. Состыковка плат выполняется на завершающих этапах сборки, после окончания монтажа мелких радиодеталей конструктора.

Конструктор начального уровня сложности ориентирован на возраст от 10 лет, и непременно приглянется всем радиолюбителям. В результате правильной сборки, электронная модель начинает работать с первого включения. Процесс монтажа деталей не отнимает много времени благодаря наличию бумажной инструкции и подробной шелкографической разметке радиоэлементов на печатной плате.

Подсказки по сборке конструктора

1. Плёночные резисторы часто маркируются в международном формате полосно-цветовой кодировки. По количеству колец и их расцветке определяется номинал в ед.изм. Ом. Измерить приблизительную величину сопротивления позволяет простой бытовой мультиметр.
2. Полярность электролитических конденсаторов отмечена прямо на их корпусе - белая полоса проходит рядом с минусовой ножкой.
3. Проверяя светодиоды перед пайкой, включайте их к истонику напряжения вместе с последовательным токоограничивающим низкоомным резистором, чтобы не создавать условие КЗ.
4. Монтируйте светодиоды на ребро печатной платы. Так будет видно максимальное количество лампочек под любым углом обзора.
