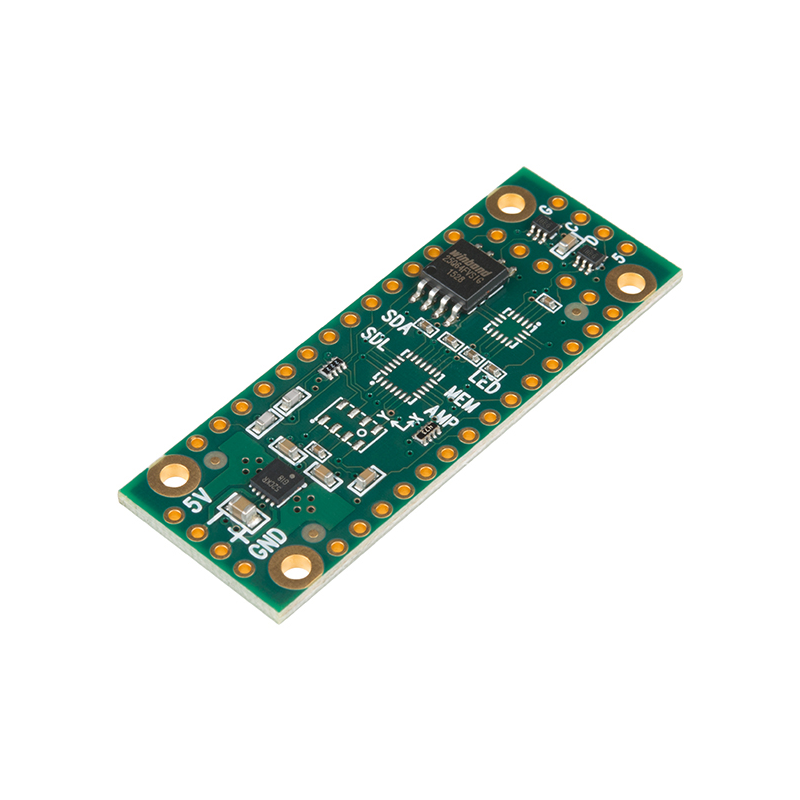

Расширение Teensy Prop Shield LC

Новое инженерное решение в виде компактной платы расширения Teensy Prop Shield LC призвано внести интерактивные световые и звуковые эффекты в разрабатываемые пользователем электронные проекты. Встроенные аппаратными возможности Prop Shield LC предоставят инструмент управления над светодиодными лентами или матрицами на базе SMD-диодов Dotstar, APA102 и многих других, совместимых со свободно распространяемой библиотекой FastLED (.zip), входящей в пакет установщика Teensyduino (программное дополнение для Arduino IDE, позволяющее запускать скетчи на Teensy и Teensy++). На борту расширения установлены: 2.6 Вт монофонический усилитель звука, высокоскоростные 5-вольтовые логические буферы адресуемых светодиодов, 8 Мбайт легкодоступной свободной флеш-памяти для хранения фалов графических изображений, звуковых семплов или логгирования данных.

Плата является бюджетным вариантом (абр.LC — Low Cost, низкая цена) с ограниченными возможностями, её полнофункциональный аналог Prop Shield наделён большими способностями по созданию в проекте средств навигационного контроля и управления, измерения температуры и давления окружающей среды.

Пожалуйста, обратитесь к странице полноценного Teensy Prop Shield для подробного изучения всех деталей.

Техническая информация

1. LM48310 (PDF, англ.) — 2.6Вт моно аудио усилитель класса D
2. W25Q64FV (PDF, англ.) — 64Мбит (8 Мбайт) последовательная флеш-память
3. SN74AHCT1G08 (PDF, англ.) — логический блок "И"
