GSM/GPRS/GNSS/Bluetooth HAT

Коммуникационная плата-расширение для Raspberry Pi с низким энергопотреблением GSM/GPRS/GNSS/Bluetooth HAT

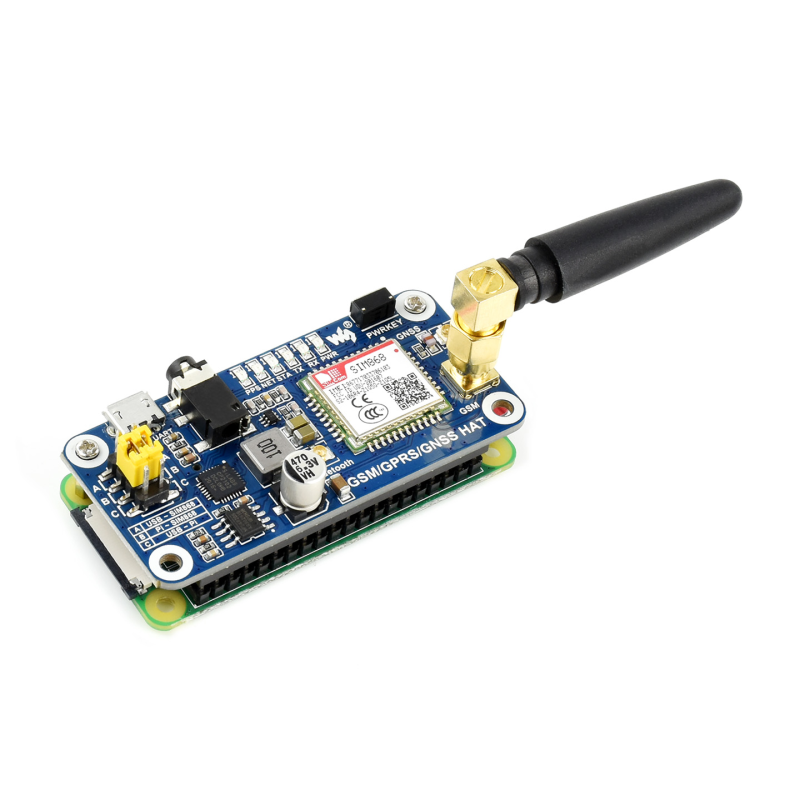

Модуль коммуникации и навигации GSM/GPRS/GNSS/Bluetooth HAT основан на миниатюрном четырёх-диапазонном приёмопередатчике SIM868, объединяющим в себе возможности цифровой мобильной сотовой связи (GSM), пакетной радиосвязи общего использования (GPRS), глобальной спутниковой навигационной системы (GNSS), а также оснащён технологией беспроводной передачи между устройствами Bluetooth 3.0, доступных пользователю в одном универсальном, многозадачном решении. Совместимый с большинством моделей Raspberry Pi — 2B / 3B / 3B+ / Zero /Zero W, модуль GSM/GPRS/GNSS/Bluetooth HAT позволяет создавать на базе популярной одноплатной платформы уникальные устройства и IoT-приложения, наделённые обширным функционалом: телефонные звонки с поддержкой тональных сигналов, приём и отправка SMS или MMS, подключение к Интернет по протоколам HTTP или FTP, глобальное позиционирование GPS/COMPASS/Glonass, работа с электронной почтой POP3/SMTP, обмен данными по Bluetooth и многое другое. Наличие стандартной последовательной шины UART допускает совмещение модуля связи с проектами на базе Arduino или STM. Конструкцией GSM/GPRS/GNSS/Bluetooth HAT предусмотрен трёхпозиционный переключатель-перемычка ABC, благодаря которому реализован доступ к различным вариантам управления модулем.

Основные характеристики

• Стандартный 40-контактный разъём GPIO, совместимый с платами серии Raspberry Pi
• Поддержка SMS, телефонных звонков, GPRS, DTMF, HTTP, FTP, MMS, e-mail и т.д.
• Поддержка GPS, COMPASS, Glonass, сервисов локального позиционирования LBS
• Bluetooth 3.0, поддержка обмена данными по беспроводной связи Bluetooth
• Встроенный преобразователь уровней USB/UART на чипе CP2102 для отладки ПО
• Система индикации рабочих режимов, 6 светодиодов
• Слот SIM-карты для карт с рабочим напряжением 1.8/3В
• Часы реального времени RTC с батарейным отсеком под элемент CR1220
• Автоматическое определение скорости последовательного порта (1200 бит/с - 11520 бит/с)
• Управление с помощью модемных AT-команд (3GPP, спецификации TS 27.007, TS 27.005, и расширенный набор АТ-команд для чипов серии SIM800)
• Поддержка набора команд и приложений SIM application toolkit: GSM 11.14 выпуск 99
• Рабочее напряжение: 5 В
• Рабочая температура: -40 °C...+85 °C
• Температура хранения: -45 °C...+90 °C
• Размеры: 65 х 30.2 х 15.5 мм (без антенн)

GSM/GPRS

• Диапазоны частот
  • GSM-850 / EGSM-900 / DCS-1800 / PCS-1900 МГц
  • Автопоиск по четырём диапазонам
  • Соответствие стандартам GSM Phase 2 / GSM Phase 2+
• Мощность излучения
  • Класс 4 (2Вт, GSM-850 / EGSM-900 МГц)
  • Класс 1 (1Вт, DCS-1800 / PCS-1900 МГц)
• GPRS соединение
  • GPRS мульти-слотовый класс 12 (по умолчанию)
  • GPRS мульти-слотовый класс 1-12 (настраивается)
  • Входящая и исходящая скорость макс. 85.6 Кб/с
  • Схемы кодирования каналов: CS-1 / CS-2 / CS-3 / CS-4
  • Поддержка протокола аутентификации PAP для соединений типа точка-точка (PPP)
  • Поддержка канала управления пакетной передачи данных PBCCH
  • Поддержка интерактивных сервисов с USSD-запросами
• SMS
  • Поддерживаемые режимы: MT / MO / CB / Text / PDU
  • Хранение SMS: SIM-карта
• Аудио
  • Алгоритмы речевого кодирования/декодирования (кодеки): Half Rate (GSM-HR) / Full Rate (GSM-FR) / Enhanced Full Rate (GSM-EFR) / Adaptive Multi Rate (GSM-AMR)
  • Поддержка эхоподавления
  • Поддержка шумоподавления

GNSS

• Тип приёмника
  • 33 канала слежения за спутниками
  • 99 каналов сбора данных
  • Навигационный сигнал GPS L1 C/A
• Чувствительность
  • Отслеживание: -165 дБм
  • Холодный старт: -148 дБм
• Отслеживание навигационных данных
  • Холодный старт: 28 секунд
  • Горячий старт: менее 1 секунды
• Точность
  • Горизонтальное позиционирование: радиус от точки координат менее 2.5 метров

Bluetooth

• Интегрированные АТ-команды
• Соответствие спецификации Bluetooth 3.0 + EDR
• Поддержка BT-профилей SPP, OPP, HFP, HSP  и др.
