GPS модуль GY-NEO-6MV2

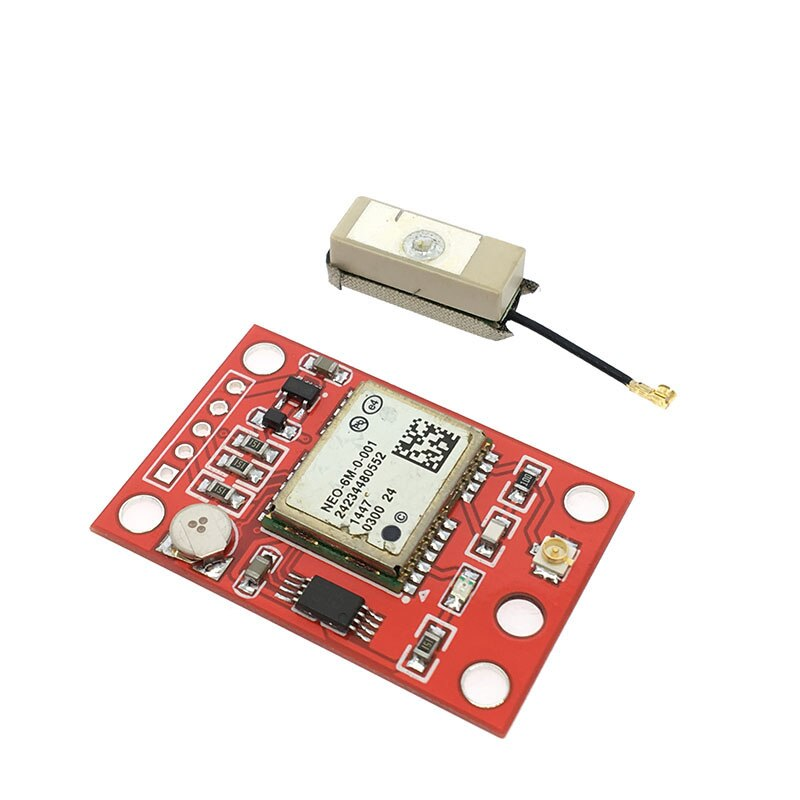

NEO-6M – отладочная плата на основе автономного GPS модуля NEO-6M от компании u-blox. Модуль является представителем семейства высокопроизводительных GPS изделий NEO-6. Линейка этих приемников представляет собой гибкое и экономически эффективное решение, предлагающее ряд опций для решения задачи позиционирования. Кроме приемника NEO-6M на отладочной плате установлена память EEPROM для сохранения конфигурационной информации. Перезаряжаемая батарея изделия позволяет сохранить данные эфемерид при выключении питания и обеспечить горячий старт. Изделие имеет IPX разъем для подключения активной антенны поставляющийся в комплекте. Для обмена данными отладочной платы с устройствами сбора и визуализации информации используется интерфейс UART, сигналы которого выведены на 4-контактный разъем. Плата UART GPS NEO-6M совместима с системами с уровнями напряжения 3.3 В/ 5 В. Скорость передачи данных по умолчанию составляет 9600 бит в секунду и конфигурируется через u-center.

В случаях применения изделия совместно с микроконтроллером необходимо выполнить следующие соединения:

• VCC: подключить к 3.3 В/ 5 В;
• GND: подключить к GND;
• TXD: подключить к MCU.RX;
• RXD: подключить к MCU.TX;
•

Характеристики:

• Напряжение питания: 2,7...5 вольт;
• Потребление - 45 мА;
• Тип подключения: UART (на скоростях 4800, 9600 (по-умолчанию), 19200, 38400, 57600, 115200, 230400 бод);
• Поддержка навигационных систем: GPS (50 channels, GPS L1(1575.42Mhz) C/A code, SBAS:WAAS/EGNOS/MSAS);
• Протокол передачи данных: NMEA-0183;
• Диапазон измерения скорости: до 515 м,сек;
• Точность измерения скорости: 0,1 м/сек;
• Время старта:
  • Холодный старт: 27 сек;
  • Горячий старт: 1 сек;
• Точность позиционирования: до 2,5 м (2.5mCEP, SBAS:2.0mCEP);
