WiFi ESP-14 чип ESP8266

WiFi модуль ESP8266-ESP-14, контроллер беспроводной связи на современном чипе ESP8266EX с управляющим сопроцессором STM8

В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас уже практически везде окружают разнообразные сети беспроводной связи, предлагающие нам возможность отправлять в Интернет или принимать из него различного рода цифровые данные, будь то музыкальные треки, фотографии, файлы с видеорядом или иную полезную информацию повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Стоит упомянуть о том, что технология беспроводной связи WiFi широкими шагами углубляется в контекст систем видеонаблюдения, позиционирования и безопасности, а также неустанно набирает обороты по интеграции в бытовой и промышленной электронике. Подхватив тенденцию развития, производители разнообразной "умной" техники стараются усовершенствовать наш быт средствами удалённого обмена данными, внедряют технологию в свои продукты, одновременно обучая их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

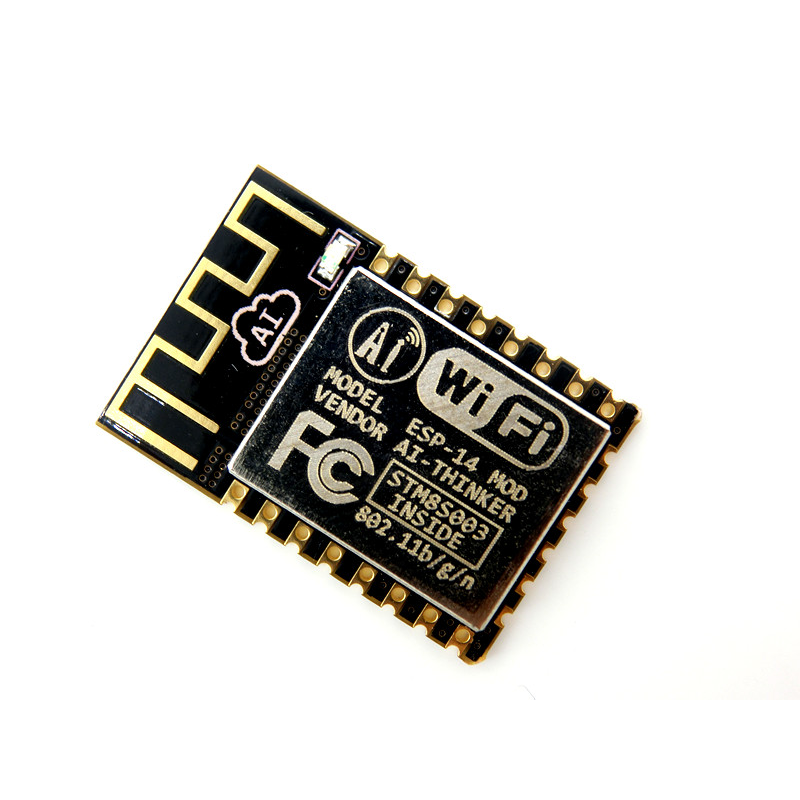

Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. Он способен выполнять все базовые операции приёмо-передачи по технологии WiFi. Антенна разведена по краю печатной платы в виде зигзагообразной дорожки, контакта или разъёма для монтажа внешней антенны не предусмотрено. Верхняя сторона модуля оборудована металлическим кожухом, защищающим внутреннюю электронику от возможных электрических помех.

Конструктивные особенности ESP8266-14

Беспроводной передатчик ESP-14 заметно выделяется среди себе подобных моделей ESP наличием дополнительного сопроцессора на микросхеме STM8S003, стоящего в прямой связке с ESP8266EX. ESP-14 изначально целенаправленно проектировался для активной работы с АТ командами. Оба встроенных процессора получают питание по раздельным каналам, вследствие чего их можно использовать независимо друг от друга с одной лишь оговоркой - связь в ESP8266EX доступна пользователю через выводы RX и TX единственного последовательного интерфейса UART.

Все боковые контакты платы, за исключением двух принадлежащих микросхеме WiFi-передатчика, обозначены соответствующей маркировкой и подведены к сопроцессору STM8, главная цель которого - автоматическое управление чипом беспроводной связи ESP8266 посредством передачи в него АТ команд по последовательной шине.

Поддержка ESP8266 реализована в популярной среде разработки Arduino IDE, которая позволяет писать собственные программы без обращения к другим интерпретаторам. К сожалению, таких удобных библиотек для программирования STM8 в Arduino IDE пока не предусмотрено, ввиду чего пользователю придётся прибегнуть к помощи стороннего компилятора языка С (например, не менее известный редактор IAR).

Технические данные

ESP8266EX беспроводная связь WiFi

• Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит
• Рабочее напряжение: 3.3 В
• Поддерживаемое напряжение: 3.0 - 3.6 В
• Рабочий ток: 71-80 мА
• Максимальный ток: 300 мА
• Ток неглубокого сна: 2 мА
• Ток глубокого сна: 0.02 мА
• Флеш-память: 8 МБит / 1 МБайт
• Протоколы WiFi: 802.11 b/g/n
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
• Защита: WPA-PSK, WPA2-PSK
• Шифрование: WEP, TKIP, AES
• Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP
• Выводы общего назначения (вход/выход, GPIO): 3
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА
• Технология STBC, 1x1 MIMO, 2x1 MIMO
• Выходная мощность в режиме 802.11b: +20dBm
• Интерфейсы: UART
• Интегрированные переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Интегрированные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Поддержка файловой системы SPIFFS
• Поддержка функций Smart Link для устройств на Andriod и iOS
• Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки

STM8S Управление AT командами

• Контроллер: STM8S003F3U6TR, разрядность 8-бит, маркировка S033 PHVG
• Рабочее напряжение ядра: 1.8 В
• Напряжение контактов общего назначения, питание: 3.3-5.5В
• Максимальный ток: 100 мА
• Частота: 16 МГц
• Память RAM: 1 КБайт
• Память Flash: 8 КБайт
• Память EEPROM: 128 Байт
• Выводы общего назначения: до 16
• Аналоговые входы АЦП: 5, разрядность 10-бит
• ШИМ выводы: 3, разрядность до 16-бит
• Интерфейсы: UART, SPI, I2C, SWIM

Общие

• Антенна WiFi: PCB, разведена на плате в виде дорожки
• Шаг между контактами: 2.00 мм
• Светодиодная индикация: пользовательский вывод GPIO2
• Рабочая температура: -20°...+85°
• Размеры: 24.0 х 16.0 х 3.0 мм
