Транзистор КТ610А Au

На крышке корпуса наносится условная маркировка цветными точками:
  - КТ610А - чёрная точка на коричневой поверхности;
  - КТ610Б - красная точка на коричневой поверхности.
Тип прибора указывается в этикетке.
Тип прибора указывается в этикетке.
Масса транзистора не более 2,0 г.

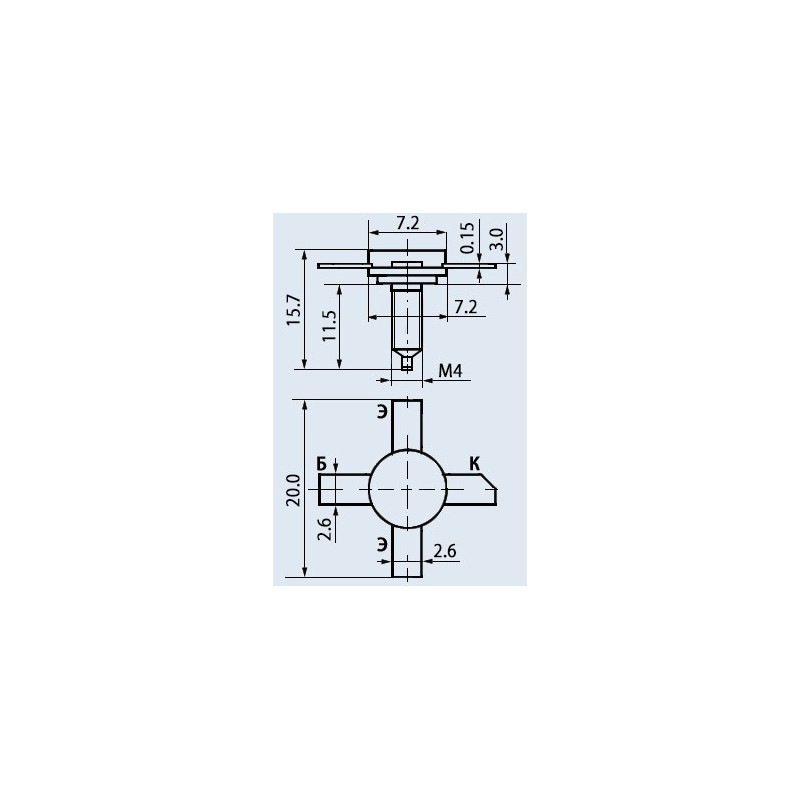

Тип корпуса: КТ-16-2.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - Я53.365.005ТУ.
Импортный аналог: BFW16, 2N6135, 2SC651, 2SC1365.

Основные технические характеристики транзистора КТ610А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1,5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 1000 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 26 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 300 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мА (26В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 50...300;
• Ск - Емкость коллекторного перехода: не более 4,1 пФ;
• Кш - Коэффициент шума транзистора: не более 2 дБ на частоте 200 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 55 пс
