Транзистор КТ3123ВМ

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Маркируются условной цветной точкой у эмиттерного вывода:
- КТ3123АМ - розовой;
- КТ3123БМ - жёлтой;
- КТ3123ВМ - синей.
Масса транзисторов не более 0,3 г.

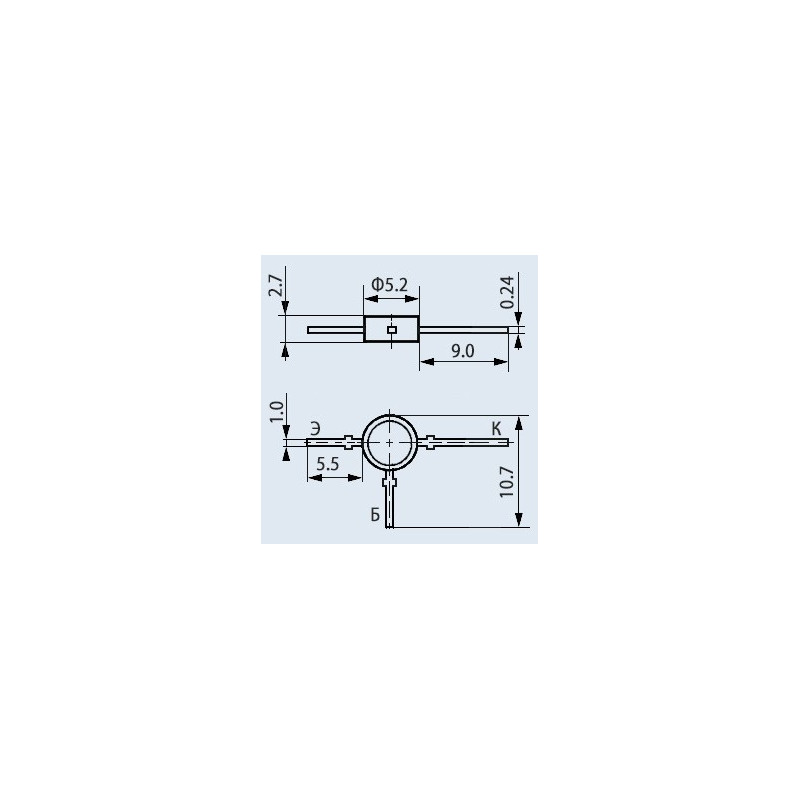

Тип корпуса: КТ-29.
Климатическое исполнение: «УХЛ», категория размещения «2.1», «5.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.415ТУ.
Импортный аналог: 2SA1161, 2SA800.

Основные технические характеристики транзистора КТ3123ВМ:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4000 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 25 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: более 15;
• Ск - Емкость коллекторного перехода: не более 1,2 пФ;
• Кш - Коэффициент шума транзистора: не более 2,4 дБ на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 10 пс
