Транзистор КТ3109А

На корпусе у вывода базы наносится условная маркировка - две цветные точки:
   - КТ3109А - белая и розовая;
   - КТ3109Б - белая и желтая;
   - КТ3109В - белая и синяя.
Масса транзистора не более 0,3 г.

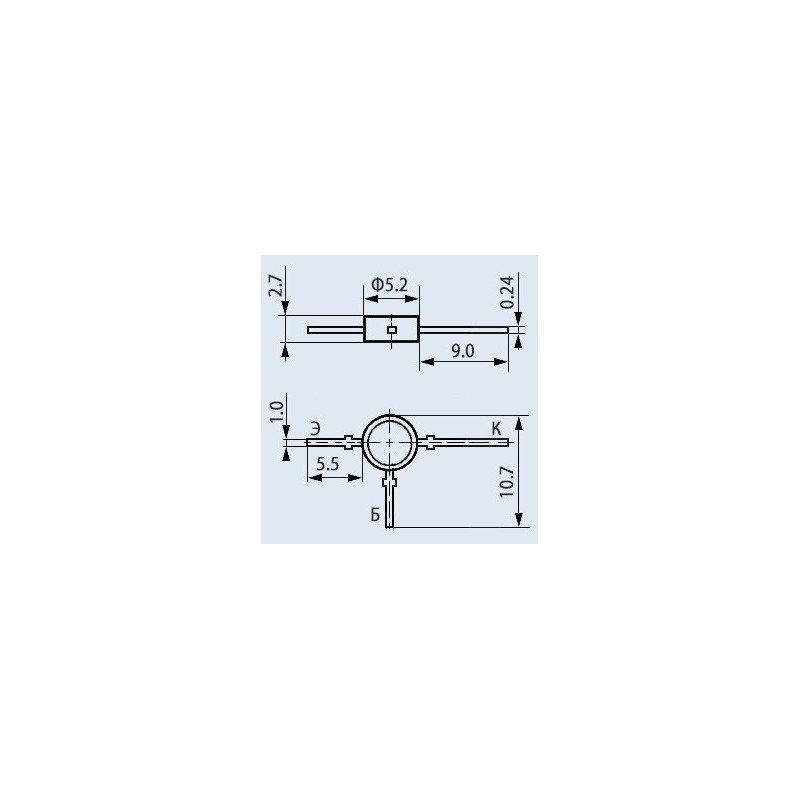

Тип корпуса: КТ-29.
Климатическое исполнение: «УХЛ», категория размещения «2.1», «5.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.220ТУ.
Импортный аналог:  BF979, 2SA983, 2SA983, BF60.



Основные технические характеристики транзистора КТ3109А:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 170 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 800 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,1 мкА (20В);
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: более 15;
• Ск - Емкость коллекторного перехода: не более 1 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 15 Ом;
• Кш - Коэффициент шума транзистора: не более 6 дБ на частоте 800 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 6 пс
