Транзистор КТ3102ВМ

Выпускаются  в пластмассовом корпусе с гибкими выводами.
Транзисторы имеют два варианта маркировки:
Вариант 1 - цифро-буквенным кодом на корпусе транзистора.
Вариант 2 - зелёной меткой на боковой поверхности корпуса и на торце корпуса цветной маркировочной меткой:
   - КТ3102АМ - тёмно-красной,
   - КТ3102БМ - жёлтой,
   - КТ3102ВМ - тёмно-зелёной,
   - КТ3102ГМ - голубой,
   - КТ3102ДМ - синей,
   - КТ3102ЕМ - белой,
   - КТ3102ЖМ - две тёмно-красные,
   - КТ3102ИМ - две жёлтые,
   - КТ3102КМ - две тёмно-зелёные.
Тип прибора указывается в этикетке.
Масса транзисторов не более 0,3 г.

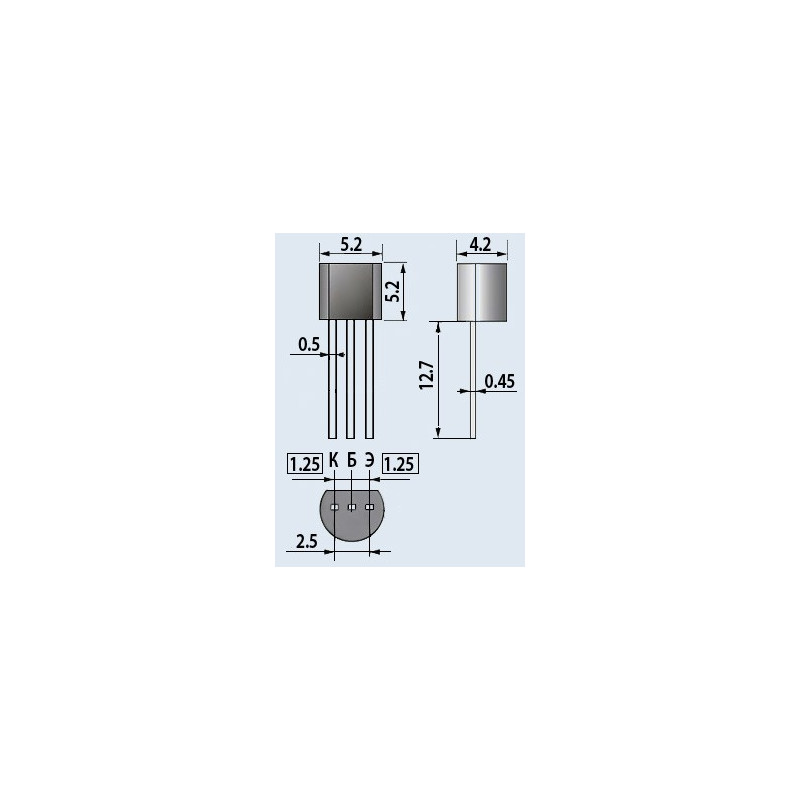

Тип корпуса: КТ-26 (ТО-92).
Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.122ТУ/03.
Минимальный срок сохраняемости не менее 12 лет со дня изготовления.
Импортный аналог: BC183B, JE9101C, BC123.

Основные технические характеристики транзистора КТ3102ВМ:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 250 мВт;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 200 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,015 мкА (50В);
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 200...500;
• Ск - Емкость коллекторного перехода: не более 6 пФ;
• Кш - Коэффициент шума транзистора: не более 10 дБ на частоте 1 кГц
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 100 пс
