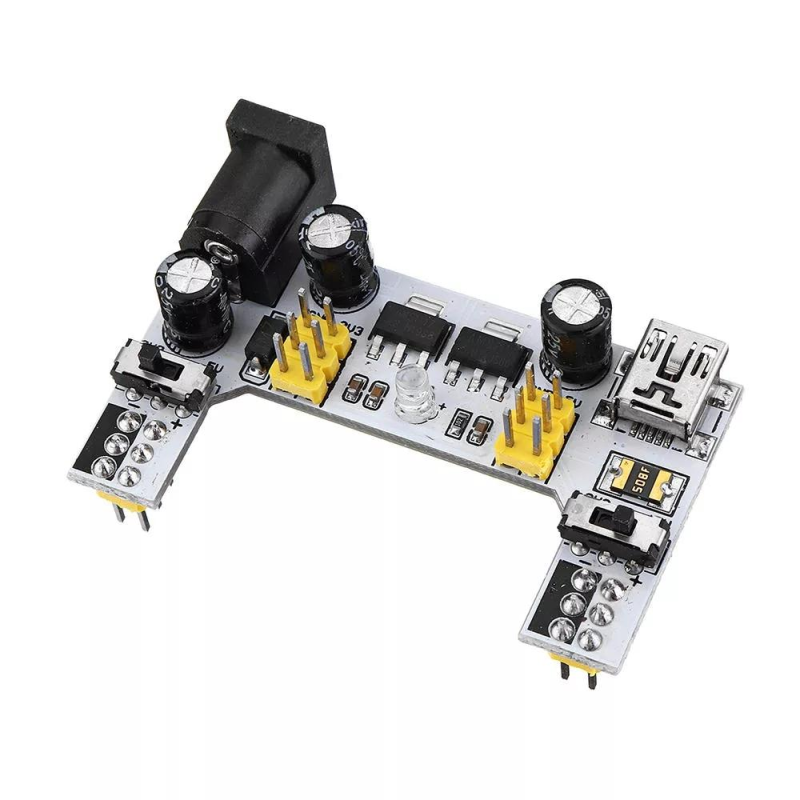

Модуль питания платы беспаечной MB102 3,3В и 5В (белый)

Модуль питания с линейными стабилизаторами для беспаечной макетной платы MB102.

• Напряжение на входе: 7-12 вольт через разъем 5521
• 5 вольт через разъем micro USB
• Напряжение на выходе: 5 и 3 вольта
• Сила тока: 700 миллиампер на оба канала

Модуль питания построен на линейных стабилизаторах AMS1117, которые имеют фиксированное выходное напряжение и максимальную силу тока 1 амер. Стабилизаторы соединены последовательно, поэтому при питании через разъем 5521 напряжение на входе сперва понижается до 5 вольт, а затем с 5 до 3,3 вольт вторым стабилизатором. Поэтому максимальная сила тока делится между обоими каналами.

Если питание подается через разъем micro USB, то максимальная сила тока канала на 5 вольт ограничена максимальной силой тока источника питания, а максимальная сила тока канала на 3,3 вольта ограничена стабилизатором AMS1117-3.3.

По обоим сторонам модуля выведены коннекторы для соединения с шинами питания беспаечной макетной платы. При этом напряжение на выходе каждого коннектора можно настраивать независимо друг от друга, при помощи двух переключателей. Также на модуле выведены дополнительные выводы, с которых можно получить стабилизированное питание с напряжением 5 и 3.3 вольта.
