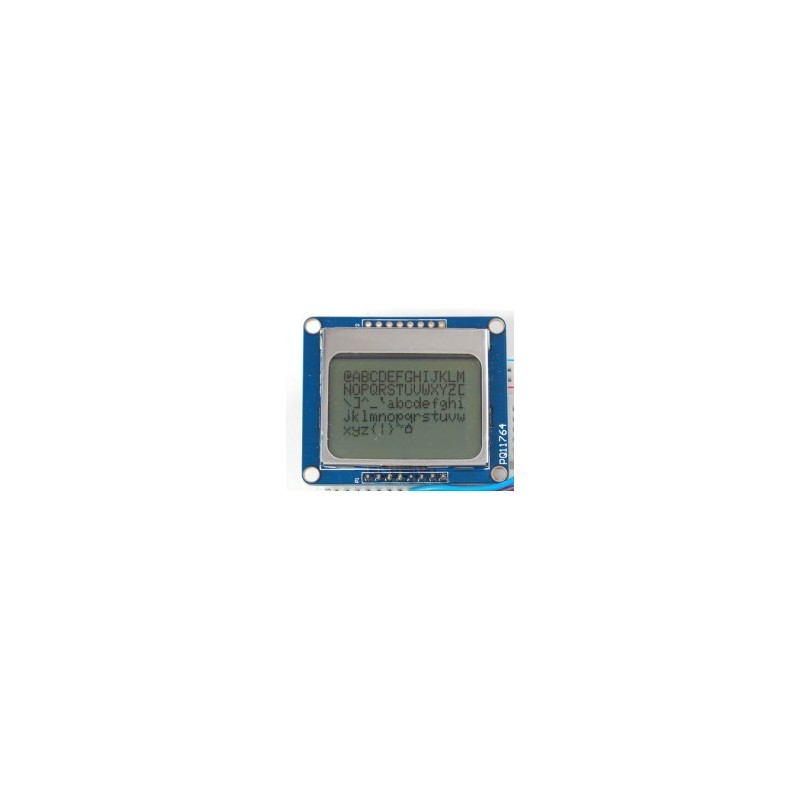

Модуль дисплея Nokia 5110

Графический монохромный LCD дисплей на базе контроллера PCD8544 от Philips.
Разрешение 84x48 точек. Дисплей имеет подсветку.

1. RST - Reset
2. CE - Chip Select
3. DC - data / instruction selection
4. DIN - serial data line
5. CLK - Serial Clock Line
6. VCC - power input (3.3v and 5v may, after experimental verification, no problem)
7. BL - backlight control
8. GND - Ground


Пример использования с Arduino
http://www.arduino.cc/playground/Code/PCD8544

Пример кода
http://dlnmh9ip6v2uc.cloudfront.net/datash
