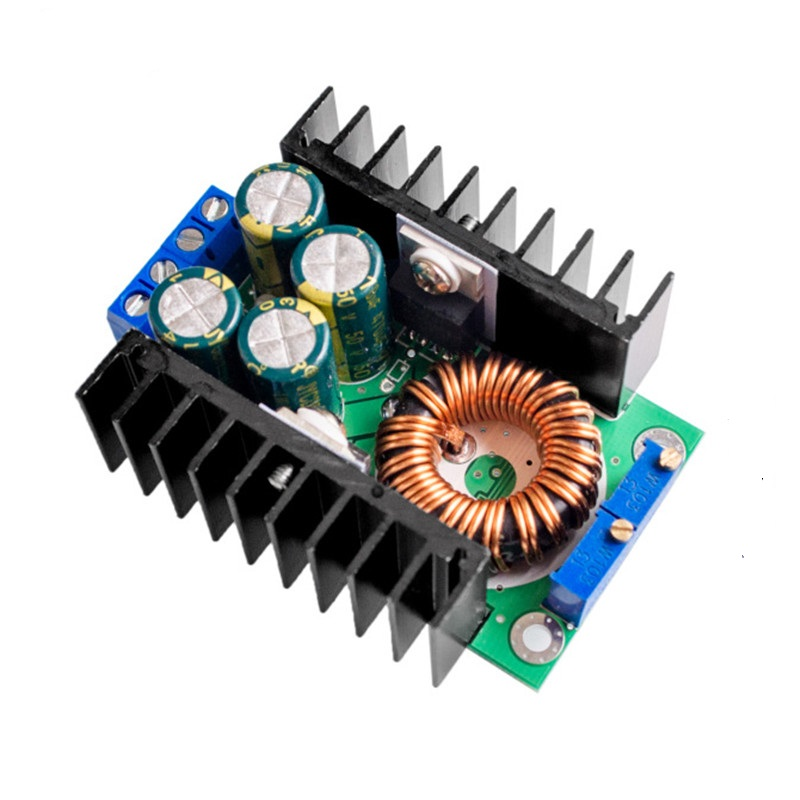

XL4016 8А 280Вт DC-DC понижающий преобразователь с регулятором тока

Технические характеристики

• Модель: QSKJ QS-2405CCBD-12A / PW821 / аналог
• Конструкция: неизолированный, понижающий, импульсный, асинхронный
• Рабочее напряжение
  • Входное: 3.5 ~ 40 В, блокируемое: менее 3.3 В
  • Выходное: 1.25 ~ 35 В
• Потери напряжения (без нагрузки), макс: 0.2 В
• Ток нагрузки
  • продолжительный: до 5 А
  • кратковременный: до 8 А (требуется усиленное охлаждение)
• Мощность, макс.: 280 Вт
• Чип регулятора: XL4016E1 XLSEMI
• Частота ШИМ-преобразователя в состояниях

  • рабочее: 180 кГц ± 20% кГц
  • короткое замыкание: 48 кГц
• Эффективность преобразования (КПД), макс.: 96%
• Управление:
  • регулировка выходного напряжения вращением винта потенциометра
  • регулировка нагрузочного тока вращением винта потенциометра
• Количество оборотов потенциометра: 25 ± 3
• Дополнительные функции: светодиодная индикация стадий заряда аккумуляторной батареи CC/CV
• Защита от: короткого замыкания на выходе, перегрева чипа регулятора, входного напряжения более 45В, превышения силы тока
• Контактная группа: винтовые клеммы-терминалы Ø2 мм
• Монтажные отверстия: 4 х Ø3.2 мм
• Рабочая температура: -40℃ ~ +85℃
• Размеры: 65 х 48 х 23 мм
• Вес: 65 гр
