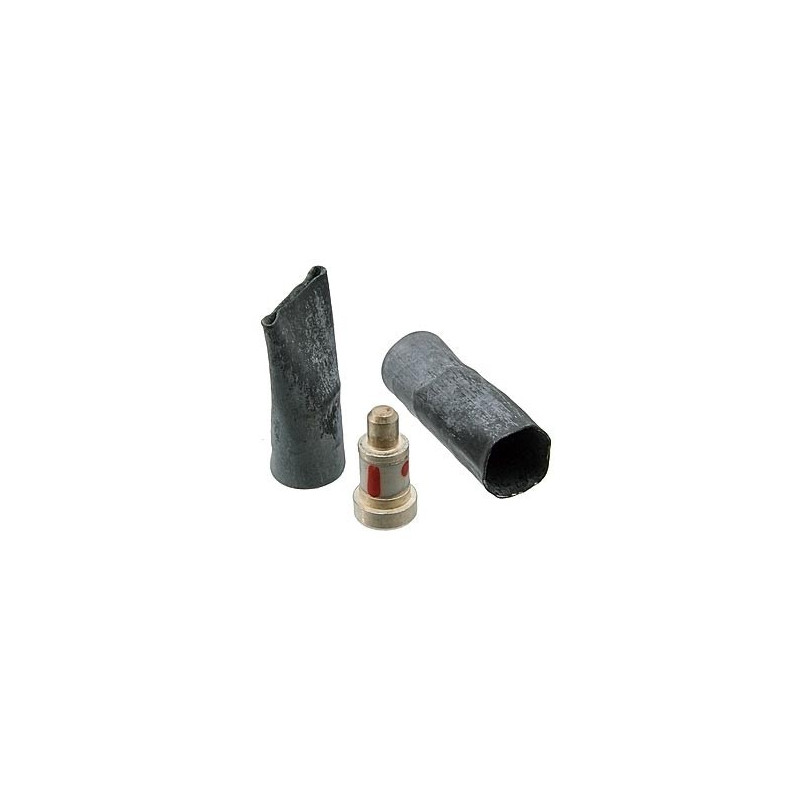

Диоды СВЧ 1А401А

Основные технические параметры СВЧ диода 1А401А:

Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:

- 1А401, ГА401 ..... 2,2 пс

- 1А401А, ГА401А ..... 2 пс

- 1А401Б, ГА401Б ..... 1,8 пс

- 1А401В, ГА401В ..... 1.7 пс

Пробивное напряжение при Iобр=10..20 мкА, не менее:

- При Т=25 °С ..... 20 В

- При Т=-60 °С ..... 17 В

Постоянный обратный ток при Uобр=10 В, не более:

- При Т=25°С ..... 0,5 мкА

- При Т=70°С ..... 4 мкА

Емкость корпуса ..... 0,18..0,25 пФ

Индуктивность диода, не более ..... 2 нГн



Предельные эксплуатационные данные:

Рассеиваемая мощность ..... 200 мВт

Рассеиваемая мощность при кратковременном воздействии не более 5 мин ..... 400 мВт

Импульсная рассеиваемая мощность при tи4 мкс и Q1000 ..... 5 Вт

Импульсная рассеиваемая мощность при кратковременном воздействии не более 5 мин, tи4 мкс и Q1000 ..... 10 Вт

Температура окружающей среды ..... -60..70 °С
