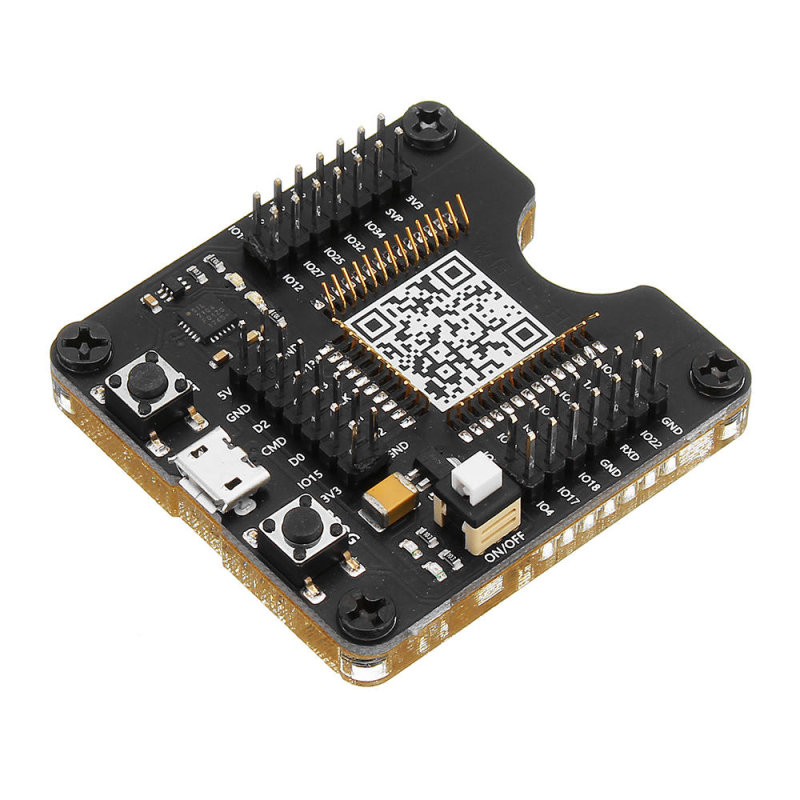

Плата расширения ESP-Downloader для отладки и прошивки модуля ESP-WROOM-32

Технические характеристики

• Питание: 5 В
• Рабочее напряжение: 3.3 В
• Максимальный ток: до 1 А, включая энергопотребление ESP-WROOM-32
• Разъём под процессор: 38 подпружиненных контактов
• Ручное и автоматическое программирование
• Выключатель питания платы
• Индикация событий: 4 цветных светодиода
• Размеры: 49 х 47 х 14.5 мм

Общеизвестно, что создание каждого нового электронного устройства совершенно разной сложности неизбежно проходит цепочку последовательных шагов разработки, начиная от построения схем и чертежей на бумаге, и заканчивая сборкой полностью завершённого изделия. На начальных этапах, в тот момент, когда необходимые компоненты подобраны, наступает стадия предварительного монтажа (прототипирования), в ходе которой происходит тестирование всех цепей конструкции на предмет правильной работоспособности, а также проводится отладка программного обеспечения для микропроцессоров, задействованных в проекте.

Плата расширения ESP-Downloader, как и многие подобные ей отладочные платы, предназначенные для работы с микроконтроллерами семейства ESP, предоставляет возможность собрать схему проекта на лету, без применения пайки, и произвести оценку дееспособности устройства в любой его отдельной части. В отличии от своих прямых аналогов, как правило имеющих у себя на борту набор дополнительных функциональных возможностей, включая уже заранее предустановленный чип ESP-WROOM-32, модуль ESP-Downloader оснащён самой минимальной обвязкой из электронных элементов, достаточной для проведения этапов обновления внутренней прошивки процессора и получения полноценных результатов тестирования.
