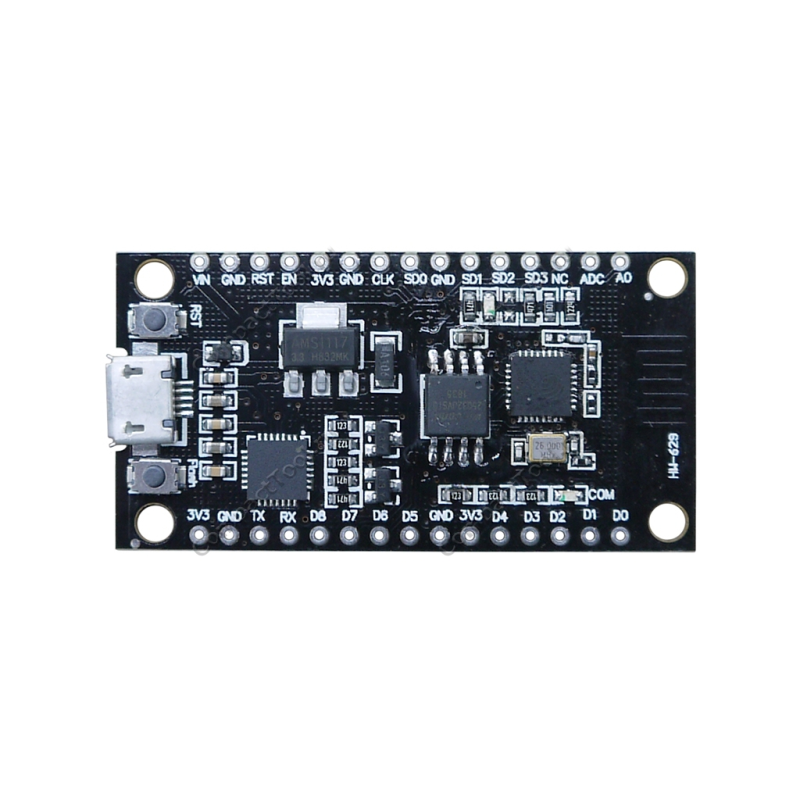

WiFi контроллер ESP8266 WeMos NodeMCU 4Мб на чипе CP2102

WeMos NodeMCU Lua Платформа разработки приложений c WiFi-контроллером ESP8266EX

Ни для кого не секрет, что в настоящем современном мире, среди лидирующих средств беспроводной связи, преобладает популярнейшая во всех отношениях технология WiFi. Можно невооружённым глазом заметить, насколько быстро она развивается и одновременно совершенствует нашу жизнь, делая её значительно комфортнее во многих сферах. Уже привычный для большинства стандарт связи WiFi, обеспечивающий высокоскоростную передачу или приём данных по радиоканалу на частоте 2.4ГГц, позволил нам стать по-настоящему свободными от морально устаревших проводных соединений. И стоит ли упоминать, что само появление подобной технологии привело к неизбежной массовой разработке умных устройств, которыми сейчас стремительно и безустанно наполняется наш быт.

С недавнего времени, благодаря активному совершенствованию электронных компонентов и всепоглощающему расширению зон покрытия сетей WiFi, а также с появлением облачных вычислений и возможностей межмашинных взаимодействий, родилась концепция сетей нового поколения, называемая "Интернет вещей". На её основе, многие производители стремятся выпускать собственные электронные продукты, способные общаться между собой посредством локальных сетей или обмениваться данными через глобальную сеть Интернет.

С технической стороны, модуль разработчика WeMos NodeMCU Lua WiFi-приложений претерпел небольшие изменения в сравнении с предшествующими его появлению моделями. Тем не менее, контроллер из семейства ESP8266 по-прежнему остаётся полноценным и надёжным универсальным инструментом, который может стать отличным подспорьем как для начинающих пользователей, делающих первые шаги навстречу изучению возможностей платформы WeMos, так и для профессионалов-энтузиастов или независимых разработчиков, желающих заниматься проектированием и воплощением в жизнь своих собственных электронных продуктов. Благодаря мощным и гибким интегрированным возможностям, WeMos сможет справляться с различного рода задачами, связанными и с организацией беспроводной связи, и с работой в вычислительных сетях, и с автоматизацией функции контроля или управления над совмещённой периферией в виде всевозможных датчиков и сенсоров, внешних микроконтроллеров, а также совместимых модулей расширений.

Технические характеристики

• Переработанный NodeMCU DevKit 1.0
• Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит
• Тактовая частота: 80 МГц (до 160 МГц)
• Рабочее напряжение: 3.3 В
• Напряжение питания: 5 В
• Потребляемый ток: до 300 мА
• Флеш-память: 32 МБит / 4 МБайт
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2412М-2484М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
• Защита: WPA-PSK, WPA2-PSK
• Шифрование: WEP, TKIP, AES
• Протоколы WiFi: 802.11 b/g/n
• Выводы общего назначения (вход/выход, GPIO): до 17
• Аналоговые входы: 2 (на одном АЦП), разрядность 10-бит
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА
• Связь по USB: чип CP2102 USB-UART

• Технология STBC, 1x1 MIMO, 2x1 MIMO
• Выходная мощность в режиме 802.11b: +20dBm
• Интерфейсы: GPIO, UART, I2C, HSPI, PWM
• Скорость передачи данных: 300-4608000 бод, по умолчанию 115200 бод
• Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Антенна WiFi: PCB, разведена на плате в виде дорожки
• Поддержка Arduino, NodeMCU, MicroPhyton
• Поддержка файловой системы SPIFFS
• Поддержка функций Smart Link для устройств на Andriod и iOS
• Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки
• Светодиодная индикация: вывод D4 (GPIO2), вывод D0 (GPIO16)
• Шаг между контактами: 2.54 мм
• Рабочая температура: -20°...+85°
• Размеры: 49.0 х 25.6 х 4.5 мм

Модуль разработки пользовательских приложений WeMos NodeMCU Lua призван до минимума упростить процесс проектирования любого устройства практически с "нуля".
Он несёт в себе весь базовый функционал организации связи по WiFi и оснащён всеми доступными выводами микросхемы ESP8266EX. Ширина платы и расстояние между контактами, имеющими типовой шаг 2.54мм (0.1"), удобны для использования с беспаечными макетными платами предварительного прототипирования. Процессор ESP и встроенная память придают модулю WeMos NodeMCU Lua практически автономную работоспособность, во многих случаях делая плату независимой от дополнительных внешних микроконтроллеров.

Если сравнивать с тем, что же было в предыдущем поколении (взять хотя бы оригинальный NodeMCU DevKit 0.9), то в обновлённой версии можно наблюдать ряд усовершенствований. Все компоненты теперь распаяны на одной центральной плате, микросхема USB-преобразователя уровней CH340 заменена на более стабильную CP2102, добавлен светодиод и ещё один модифицированный аналоговый вход.
