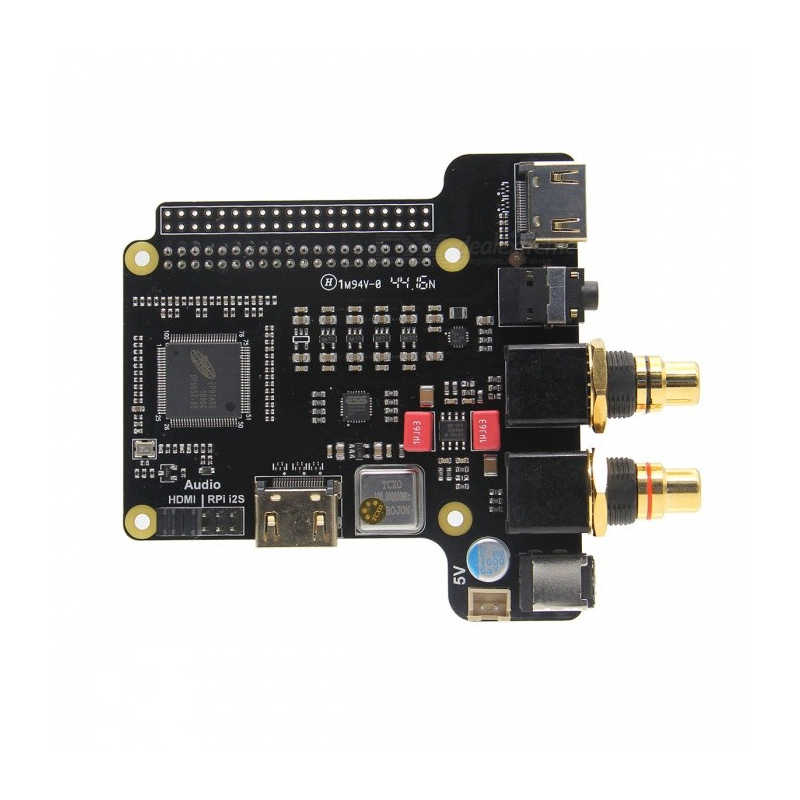

SupTronics X4000 ES9018K2M

Raspberry Pi не входит в комплектацию

Звуковая карта стерео аудио HiFi X4000 для Raspberry Pi

Источники звука со встроенным цифро-налоговым преобразователем, именуемые на простом языке звуковой картой или звуковой платой расширения, в настоящее время являются неотъемлемой частью любого персонального компьютера, и платформа Raspberry Pi не стала исключением. Доподлинно известно, что звуковые карты разнятся по качеству звучания воспроизводимого аналогового сигнала, а также возможным наличием дополнительного полезного функционала. Удешевление и упрощение подобных устройств неизбежно привело к появлению звукогенерирующих схем, совмещённых в однокристальных системах с набором прочих вычислительных возможностей. Собственная звуковая система Raspberry Pi, расположенная в чипе BCM28xx, далека от совершенства, хотя и обеспечивает качество звучания на среднем уровне, часто более чем достаточного для выполнения большинства основных задач. Однако, если речь заходит о высококачественном звуке, который так ценится меломанами и аудиофилами, полагаться на достойный уровень базовых звуковых характеристик Raspberry Pi не приходится. Именно для таких целей, как получение на платформе Raspberry Pi звучания, великолепного по качеству и чистого от помех/щелчков/наводок, применяются внешние звуковые платы расширения.

Технические характеристики

• Производитель: SupTronics
• Модель: X4000, V1.3
• Питание: 5 В ± 5% / 4 А, внешнее
• Цифро-аналоговый преобразователь: 32бит/384кГц, ES9018K2M, ESS Technology
• Динамический диапазон (DNR): 127 дБ
• Коэффициент нелинейных искажений (THD+N): -120дБ
• Full-HD звук (Raspberry Pi I2S, S/PDIF аудио):
  • формат данных до 24 бит
  • частота дискретизации до 192 кГц
• Частотный резонатор: 100 МГц с ультра-низким шумом HiFi TCXO
• Интегрированный низкошумящий регулятор напряжения
• Встроенный операционный усилитель TI Burr Brown OPA2604
• Интегрированный повторитель HDMI-сигнала EP91A6S Explore Microelectonics
• Уровень среднеквадратичного напряжения аналогового сигнала: 2Vrms
• Формат оптического выхода: LPCM 2CH, Dolby Digital 2~5.1CH, and DTS 2~5.1CH
• Интерфейс: I2S (LRCK - GPIO19, BCK - GPIO18, DATA - GPIO21, GND)
• Входы/Выходы:
  • HDMI-порт входящего цифрового сигнала / HDMI-порт выходящего цифрового видео сигнала без аудиопотока
  • стандартный 40-контактный разъём GPIO Raspberry Pi
  • набор из 40 контактов, дублирующих разъём GPIO Raspberry Pi
  • позолоченные разъёмы Phono/RCA
  • гнездо стерео аудио 3.5мм, совмещённый с оптическим выходом S/PDIF
  • внешний многоцелевой разъём питания +5В
• Поддерживаемые ОС: Moode Audio Player, OSMC, Openelec, Raspbian Jessie, RuneAudio и др.
• Совместимость: Raspberry Pi 1B+/2B/3B/3B+
• Размеры: 106 х 87.3х 15.5 мм
• Комплектация:
  • 1 x Плата расширения X4000
  • 1 х HDMI-адаптер
  • 4 х стойки (М2.0 х 20мм)
  • 8 х болты (М2.0 х 6мм)

Плата расширения SupTronics X4000 с встроенным цифро-аналоговым преобразователем ES9018K2M предназначена для создания на платформе Raspberry Pi под управлением популярных версий ОС GNU/Linix компактной портативной аудиосистемы в сегменте HiFi-устройств. ES9018K2M позиционируется как самый эффективный и производительный чип в мобильном сегменте с впечатляющими заявленными характеристики. Благодаря запатентованной 32-битной архитектуре Hyperstreamtm и встроенным алгоритмам, исключающим нежелательные фазовые или частотные отклонения передаваемого сигнала, ЦАП ES9018K2M способен воспроизводить цифровые 2-канальные аудио потоки в максимально приближенному к студийному звучанию в динамическом диапазоне 127 дБ. ES9018K2M оснащён фильтром подавления помех и статических щелчков.

Звуковая карта SupTronics X4000 без потери качества воспроизводит не только аудио файлы, но и другие звуковые потоки в цифровом формате. В её конструкции предусмотрен способ ручного переключения между источниками входящих аудио данных: через интерфейсную шину I2S 40-контактного разъёма GPIO платы Raspberry Pi, через интерфейсную шину I2S от внешнего устройства, подключаемого к линии дублирующих контактов GPIO-порта, или через HDMI, отделяя звук от видео данных (у HDMI-выхода X4000 звук отсутствует). Золотое напыление гнёзд левого и правого каналов предотвратит возможные проблемы окисления контактов, неизбежно возникающее с течением времени, сохраняя проводимость и качество звучания аналогового сигнала на неизменном высоком уровне.

Источник питания

Плата расширения X4000 подаёт в цепи питания Raspberry Pi стабилизированное напряжение +5 В через 40-контактный разъём GPIO.

Рекомендованный адаптер питания: вход 110-240В AC / выход 5В DC, 4А
