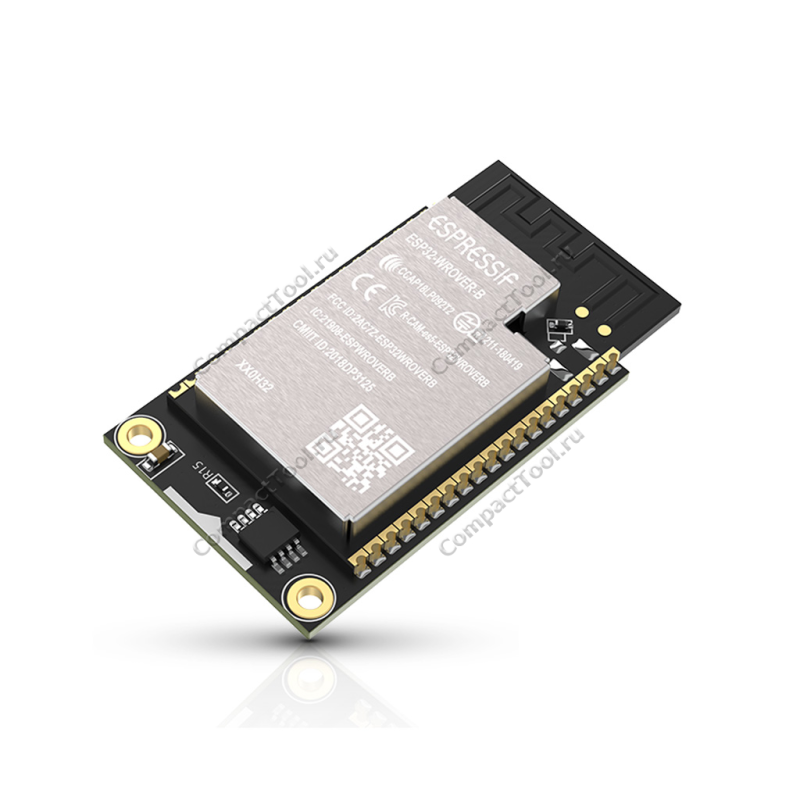

RAK11200 WisBlock Core Процессорный модуль WiFi Bluetooth4.2 BLE

Процессорный модуль WisCore RAK11200 из серии WisBlock построен на мощном микроконтроллере Espressif ESP32-WROVER-B с двумя ядрами Xtensa 32-бит LX6. Модуль представляет высокопроизводительную систему, способную оперировать вычислениями на частотах от 80 МГц до 240 МГц, наделённую большим объёмом встроенной флеш-памяти 4 МБайт для разработки IoT-приложений. Модуль RAK11200 имеет крайне низкий уровень энергопотребления до 80 мА, снижаемый до еле заметной величины 10 мкА в режиме глубокого сна, и обладает всеми доступными программно-аппаратными ресурсами интегрированной технологии беспроводной передачи данных на ультракороткие дистанции Bluetooth 4.2 + BLE и малые расстояния WiFi, передаёт и принимает эфирные радиосигналы в диапазоне 2.4 ~ 2.5 ГГц.

Контроллер ESP32-WROVER-B располагает многоканальным 12-разрядным аналого-цифровым преобразователем (АЦП), резистивным датчиком Холла определения уровня магнитного поля, богатым набором распространённых цифровых интерфейсов GPIO, I2C, SPI, UART, необходимых для общения с сенсорами WisSensor или внешней периферией. Модуль максимально эффективен для использования в самом широком спектре задач, в том числе в проектах с независимым, полностью автономным питанием от перезаряжаемых литий-полимерных (Li-Po 3.7V) аккумуляторных батарей или небольших 5-вольтовых солнечных панелей, и целиком адаптирован под архитектуру WisBlock. Вычислительному блоку RAK11200 по плечу взаимодействие с облачными сервисами в режимах точка доступа или клиент. Двухъядерный ESP32-WROVER в связке с дополнительной памятью PSRAM успешно справляется с обработкой простого цифрового мультимедиа контента (например, сжатый звук или фото-изображения) или реализацией несложного веб-сервера, предоставляющего накопленные данные в любую точку мира на скорости до 150 Мбит/с. Благодаря фабрично предпрошитому загрузчику, беспроводной приёмопередатчик RAK11200 WisCore поддерживает популярные среды программирования, такие как Arduino IDE, PlatformIO, Atom, MS Visual Code или Clion.

Технические характеристики

• Модель: WisBlock WisCore RAK11200_VD
• Питание: 2.3 ~ 3.6 В DC
• Рабочее напряжение: 3.3 В
• Потребляемый ток: до 500 мА
• Контроллер: ESP32-WROVER-B, 2-ядерный процессор ESP32-D0WD на основе 32-битных Xtensa LX6 с низким энергопотреблением
• Тактовая частота: до 240 МГц
• Внутренняя память:
  • 448 Кбайт ПЗУ для загрузки и базовых функций
  • 520 Кбайт статической ОЗУ для данных и инструкций
  • 8 Кбайт быстрой статической ОЗУ для домена питания реального времени (RTC), доступной через главный процессор во время загрузки из режима глубокого сна
  • 8 Кбайт медленной статической ОЗУ для домена питания реального времени (RTC), доступной через сопроцессор в режиме глубокого сна
  • 1 Кбит eFuse, 256 бит заняты системой (MAC-адрес и настройки чипа), 768 бит для пользовательских приложений, включая флеш-шифрование и идентификатор микросхемы (chip-ID)
• Встроенная память
  • SPI-ПЗУ (FLASH): 32 МБит / 4 МБайт
  • Псевдостатическая ПЗУ (PSRAM): 8 Мбайт
• Диапазон радиочастот: 2.4ГГц-2.5ГГЦ (2412М-2484М)
• WiFi:
  • Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP)
  • Протоколы WiFi: 802.11 b/g/n, до 150 Мбит/сек
  • Выходная мощность в режиме 802.11b: +20.5 dBm
  • Поддержка WiFi MAC
  • Технология STBC 2х1
• Bluetooth:
  • Версия 4.2 BR/EDR и BLE спецификации
  • Мощность передающего сигнала: +12dBm
  • NZIF-приёмник с чувствительностью -97dBm
  • Адаптивная форма скачкообразной перестройки частоты (AFH)
  • Class-1, class-2 и class-3 передатчик без внешнего усилителя мощности
  • Поддержка мульти-соединений в режимах классического BT и BLE
  • Поддержка многоранговых соединений Piconect и Scatternet
  • Поддержка голосовых кодеков CVSD и SBC
• Антенна: PCB, разведена на плате в виде дорожки
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА
• Интерфейсы: GPIO, UART, I2C, I2S, SPI, ШИМ, Ethernet MAC
• Скорость передачи данных UART: до 5 МБит/сек
• Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Встроенный датчик Холла, преобразователь сигналов USB в UART-TTL CH340
• Поддержка Arduino, PlatformIO, Atom, MS Visual Code или Clion
• Поддержка файловых систем SPIFFS, FATFS
• Поддержка программных наборов разработки (SDK), обновление прошивки по UART/OTA
• Размер: 36.4 х 20 х 4.3 мм
