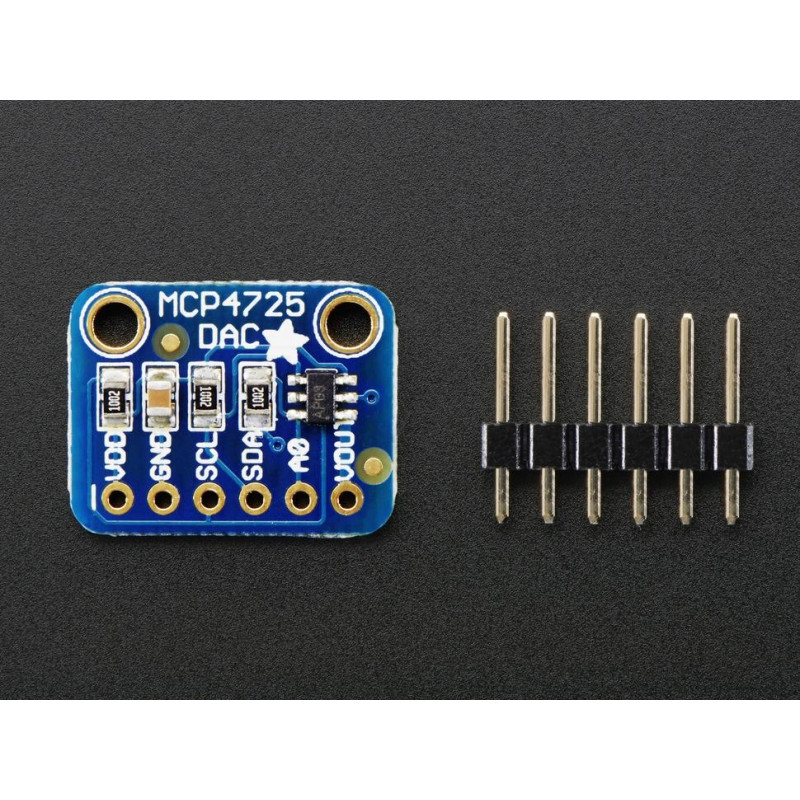

Цифро-аналоговый преобразователь на MCP4725

MCP4725 потребляет не более 0.4 мА от источника питания с нулевой нагрузкой на выходе и подает к нагрузке менее 25 мА.
Напряжение на выводе VCC используется как опорный вход ЦАП, поэтому источник питания на выводе VCC должен быть настолько чистым, насколько это возможно для хорошей эффективности ЦАП.Поскольку это 12-разрядный ЦАП, он будет принимать до 4096 возможных входных значений для обеспечения аналогового выхода. Здесь выходное значение 0 равно нулю, а выходное значение 4095 является полномасштабным выходом, которое определяется опорным напряжением, подаваемым на вывод VCC. EEPROM позволяет MCP4725 самостоятельно сохранять значения данных и восстанавливать их при включении питания.

Технические характеристики:
Разрешение: 12 бит
Встроенная энергонезависимая память: EEPROM
LSB DNL: ±0.2 (typ)
Режим выключения питания: нормальный или выключенный
Время настройки: 6µs (typ)
Вход опорного напряжения: VDD
Потребляемая мощность: мин. 0.06, тип. 210 мкА, макс. 400 мкА
Напряжение питания: 2.7 В — 5.5 В
Интерфейс: I2C
Скорость преобразования: номинальная  (100 Кбит/с)
                                         высокая (400 Кбит/с)
                                         максимальная (3.4 Мбит/с)
Корпус: SOT-23 с 6 выводами (SOT-23-6)
Расширенный диапазон температур: -40 °C — +125 °C
Класс: AEC-Q100 1 квалификации
Размеры: 15х15 мм

Назначение выводов:
SDA —линия данных (Serial Data)
SCL- линия тактирования (Serial CLock)
A0/ADDR- выбор адреса
RXD — вывод приема
VCC/GND — земля
VCC/VDD — питание
Vout/OUT- аналоговый выход напряжения
