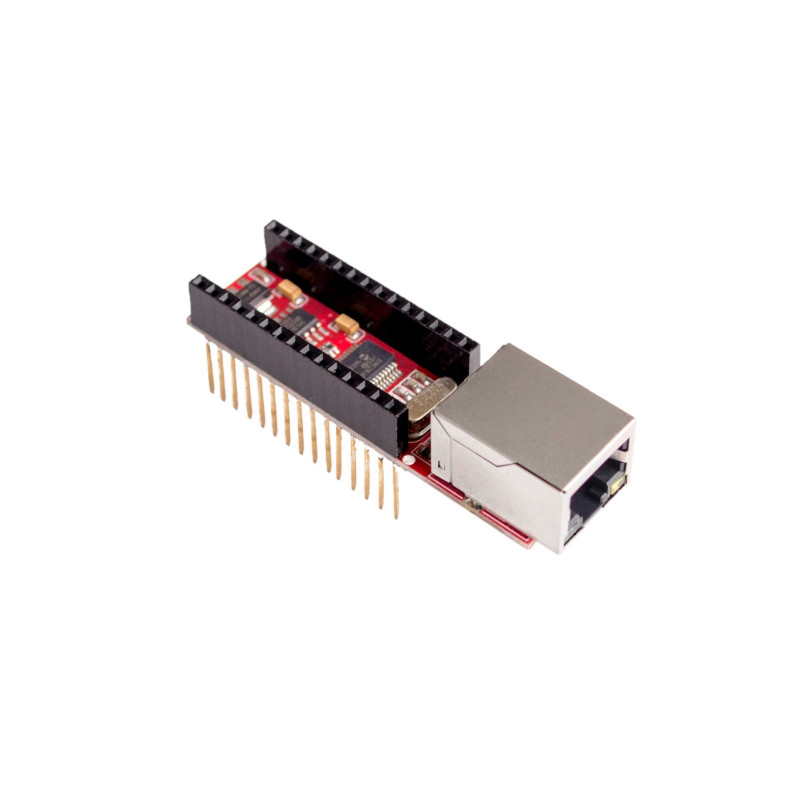

Плата расширения Arduino Nano Ethermet V1.0 ENC28J60

Шилд построен на микросхеме ENC28J60, которая поддерживает стеки TCP и UDP в IP-сети. Плата имеет стандартный разъем RJ-45 со встроенным линейным трансформатором, обеспечивающий гальваническую развязку модуля от кабеля TCPIP, и опцией PoE (Power over Ethernet) для получения питания от обычной витой пары 5 категории. На плате установлены 2 светодиода, свечение которых свидетельствует об обмене данными. Выведенные на плату ENC28J60 Ethernet_shield разъёмы типа "мама" с шагом 1/10 дюйма позволяют произвести подключение к ней платы Arduino Nano по модульному принципу, что значительно экономит место.
  Плата ENC28J60 Ethernet_shield управляется и получает/передает данные по SPI интерфейсу. При этом используются следующие выводы Arduino Nano:

• D10 –  SS;
• D11 –  MOSI;
• D12 –  MISO;
• D13 –  SCK;
• D2 – выход прерывания. При приеме пакета импульс на этот выход – сигнал для Arduino срочно обрабатывать пакет. Или, как минимум, принять во внимание, что надо получать данные.

  Характеристики:
• Питание:  напряжение 3,14 – 3,45 В;
• Ток, мА:
  • максимальный 250;
  • номинальный 170;
• Интегрированный MAC и 10 Base-T PHY;
• Полный и полудуплекс;
• Поддержка одного 10 Base-T порта с автоопределением полярности и коррекцией;
• Автовыравнивание генерации контрольной суммы;
• Автоотброс ошибочных пакетов;
• Программируемая функция повтора передачи при ошибке;
• Программируемые функции Padding и генерирование CRC;
• Программируемая функция фильтрации ошибочных пакетов;
• Тактовая частота SPI до 20 МГц.
