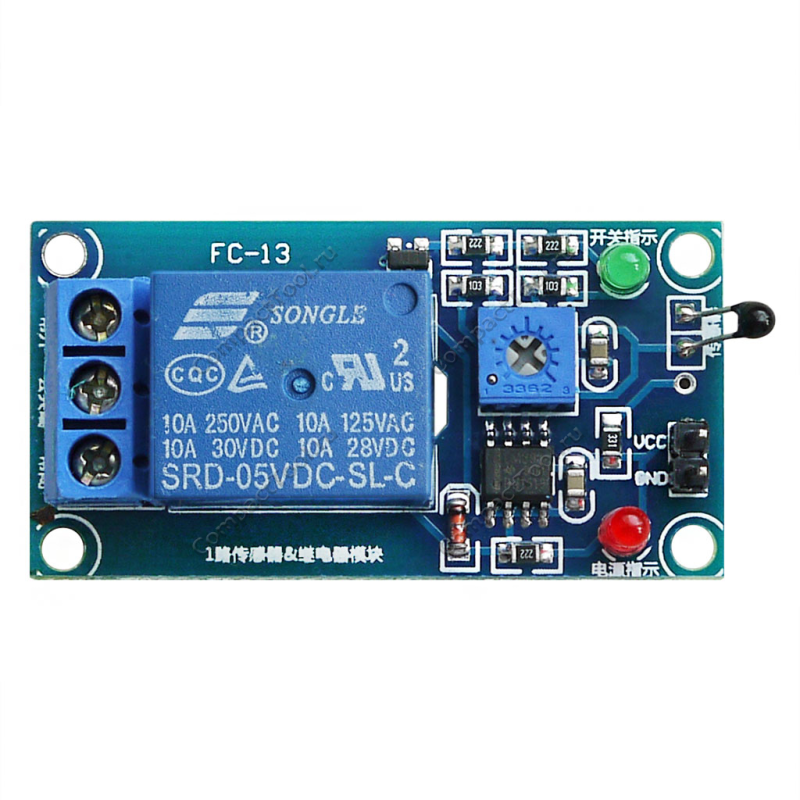

Модуль одноканального реле FC-13-TR 5В с датчиком температуры
Артикул: 310887
Довольно часто, в нашем быту встречаются электронные устройства, выполняющие разнообразные задачи, основываясь на температурных показателях окружающей среды. Самым ярким представителем похожих устройств является терморегулятор, основной принцип работы которого известен большинству пользователей. Электронные терморегуляторы относятся к автоматизированному оборудованию, осуществляющему функции поддержания постоянной температуры внутри какого-либо объекта или помещения. Регуляторы находят широкое применение в отопительных или охлаждающих системах.
* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Технические характеристики
- Модель: FC-13-TR
- Питание: 5В
- Потребляемый ток, макс.: 110 мА
- Настраиваемый момент срабатывания
- Термистор: NTC-MF52AT 4.7K 3950B
- Компаратор: LM393
- Реле: SDR-05VDC-SL-C
- Тип реле: электромеханическое
- Количество каналов: 1
- Коммутируемое напряжение: до 250 В переменное, до 30 В постоянное
- Номинальный ток нагрузки: до 5А переменное напряжение, до 7А постоянное напряжение
- Пиковый кратковременный ток: 10 А
- Светодиодная индикация: срабатывание реле, наличие питания
- Размеры: 50 х 26 х 19 мм
- Вес: 20 гр.
Модуль температурного реле FC-13-TR — один из самых простых в техническом исполнении электронных терморегуляторов, и одновременно один из самых компактных. Аналогичные миниатюрные модули могут использоваться не только в домашней электронике или в промышленности, но и в автомобилестроении или в сельском хозяйстве. Модуль FC-13-TR абсолютно самодостаточен, ему не требуются выносные датчики или дополнительные контроллеры. Всё необходимое для измерения температуры и управления одноканальным реле находится непосредственно на плате. От пользователя потребуется лишь подключить рабочее питание самого модуля и правильно выполнить коммутацию независимой электроцепи (например, обогревателя, освещения, и так далее) на винтовых контактах реле.
Продемонстрировать показатели текущей температуры модуль не способен по той простой причине, что подобный инструмент информирования в схеме попросту отсутствует. Роль датчика температуры возложена на температурный резистор (термистор). Логика управления модуля построена на микросхеме сравнения двух напряжений. Величину первого напряжения определяет NTC-термистор, снижая собственное внутреннее сопротивление по мере возрастания температурных показателей. Уровень второго задаёт сам пользователь. Для этой цели предусмотрен подстроечный резистор опорного напряжения, вращение которого по часовой стрелке (теплее) или против (прохладнее), помогает установить нужный температурный порог срабатывания реле. Настроить момент срабатывания можно только в искусственно воссозданных условиях окружающей среды. Подсказкой может послужить срабатывание реле при комнатной температуре +24°С с выставлением опорного напряжения на седьмом делении подстроечника из одинадцати во
