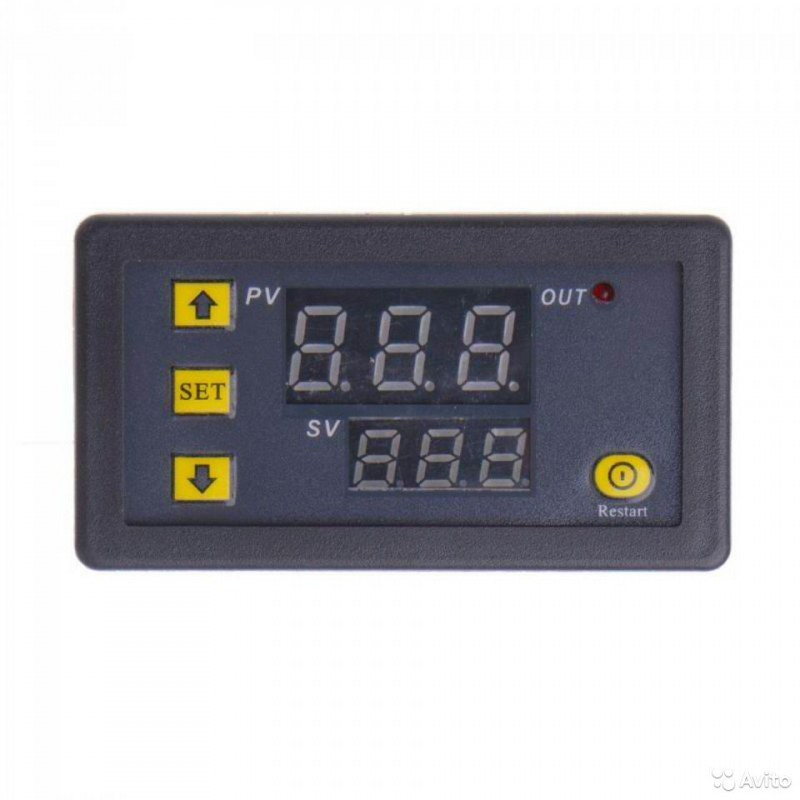

Модуль реле с таймером W3230-220В встраиваемый

Короткое нажатие кнопки SET:- вы запустите режим настройки времени, верхнее табло будет мигать. Вы можете настроить время T1 и T2 с помощью кнопок + и-. Сохранение настроек — подождите 5 секунд после установки, модуль сохранит в памяти изменения, которые вы установили.

Нажмите и удерживайте кнопку SET: если вы хотите запустить режим настройки параметров. На ваш выбор есть два групповых параметра: P0 и P1. Вы можете переключить P0 или P1 коротким нажатием SET. В параметрах P0 и P1 вы можете установить режимы с помощью кнопок + и-.

1) Выбор одного из временны регуляторов

• P0-0: Временной режим в секундах: 0 — 999 с.
• P0-1: Временной режим в минутах: 0 — 999 мин.
• P0-2: Временной режим в часах: 0 — 999ч.

2) Выбор одного из одиночных(0-3) или циклических режимов (4-5) при подаче питания на реле:

• P1-0: после истечения времени T1 реле включится
• P1-1: реле включится сразу и отключится после истечения времени T1.
• P1-2: после задержки на время T1 реле включится на время T2
• P1-3: реле включится сразу на время T1, затем реле отключится на время T2, и включится на постоянно.
• P1-4: после задержки на время T1, реле будет включено, после истечения времени T2 реле отключится, режим циклический.
• P1-5: реле включится сразу на время T1 и отключится на время T2, режим циклический.
