WIFI модуль HF-LPT100 чип MT5931

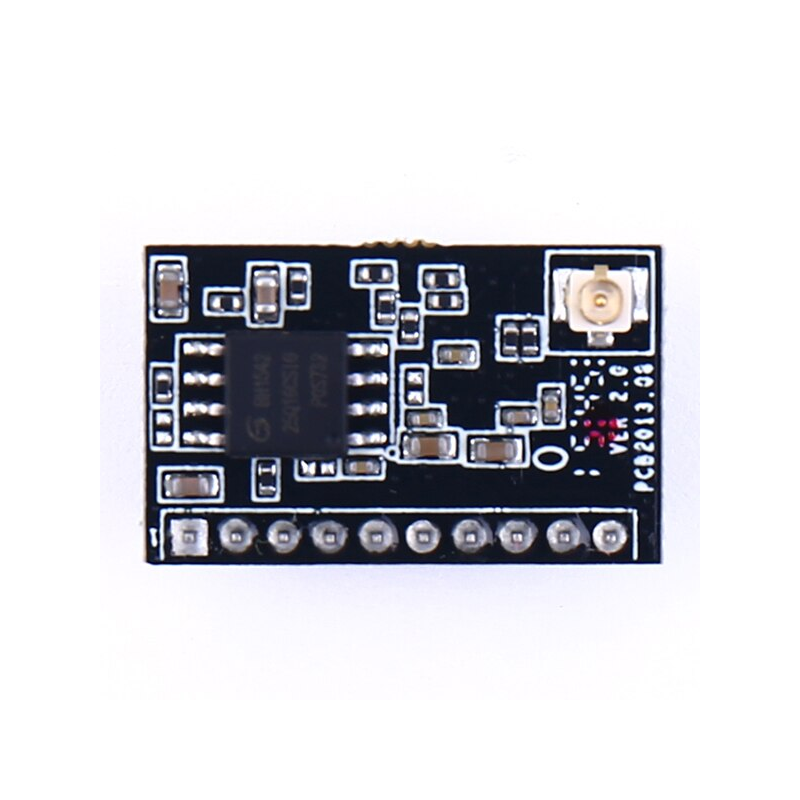

Встраиваемый WIFI модуль HF-LPT100 с внешней антенной 2.4ГГц на чипе MT5931SA

Вай-фай, как много в этом слове... Любой современный человек практически не представляет свой быт без столь удобной, надёжной и доступной информационной технологии беспроводной передачи WiFi. Сейчас она окружает нас повсюду — дома, в транспорте, в общественных местах и на работе, присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Построенные по стандарту IEEE 802.11, сети обладают просто огромным перечнем преимуществ, среди которых можно без капли скромности выделить несколько значимых для простого пользователя факторов — это лёгкое и быстрое создание локальных сетей, высокая скорость передачи данных и отсутствие проводных подключений. И, конечно же, незаменимая мобильность.

Зная о том, насколько популярна и практична во всех отношениях технология WiFi, разработчики электронных продуктов стараются не обходить эту тему стороной. Интеграция средств связи в электронные изделия, какими бы они не были, позволяет значительно улучшить, а порой и кардинально изменить их возможности. Кроме того, производители внедряют в свои устройства средства удалённого обмена данными, и учат их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модуль HF-LPT100 от компании High-Flying Electronics Technology Co.Ltd, выпускающей на рынок электронные компоненты, не стал исключением из правил. По настоящему миниатюрный, он построен на качественной элементной базе, входящей в группу высокоэффективной микроэлектроники. Аппаратная часть платы представляет симбиоз из мощного процессора Cortex-M3 MTK с ультра-низким энергопотреблением, WiFi радиопередатчика Mediatek, предлагающего лучшие и наиболее удобные функции подключения, и микросхемы памяти, предназначенной для хранения в себе пользовательских приложений.

Наиболее важным и удобным решением, выделяющим HF-LPT100 среди других аналогов, оказалась реализация беспрепятственной перенастройки модуля по беспроводной связи на основе собственного веб-сервера. Модуль поддерживает до пяти TCP-соединений с возможностью одновременного опроса клиентов.

Технические данные

• Контроллер: HF MC101, модифицированный ARM Cortex-M3 MTK с базовой частотой 96МГц и ультра-низким энергопотреблением, разрядность 32-бит
• Операционная система: FreeRTOS
• Рабочее напряжение, контакты ввода/вывода: 3.3 В
• Поддерживаемое напряжение: 2.8 - 3.6 В
• Максимальный ток: 300 мА
• Ток в режиме ожидания: 12 мА
• Флеш-память: 16 МБит / 2 МБайт
• Протоколы WiFi: 802.11 b/g/n
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2412М-2484М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (Station, AP, Station+AP)
• Защита: WEP, WPA-PSK, WPA2-PSK
• Шифрование: WEP64, WEP128, TKIP, AES
• Сетевые протоколы: IPv4, TCP/UDP/HTTP
• Выходная мощность в режиме 802.11b: +16dBm
• Выводы общего назначения (вход/выход, GPIO): 5
• Выводы Широтно-импульсной модуляции: 3
• Аналоговые выводы: 2
• Максимальный ток на контакт общего назначения: 6 мА
• Скорость передачи данных: до 115200 Бит/с
• Интерфейсы: UART, GPIO, PWM
• Управление потоком передачи данных UART: нет

• Встроенная антенна: PCB, разведена на плате в виде дорожки
• Внешняя антенна: PIFA USR-2G5G-S001, разъём IPEX для подключения внешней антенны U.FL
• Поддержка функций Smart Link V7.X для устройств на Andriod и iOS
• Поддержка АТ-команд, Наборов Средств Разработки (SDK), обновление прошивки
• Поддержка настройки модуля по веб-интерфейсу
• Шаг между контактами: 2.0 мм
• Рабочая температура: -40°...+85°
• Размеры: 22.0 х 13.5 х 5.0 мм

Распиновка HF-LPT100 (Диаграмма выводов, HF-LPT100 подключение)

Модуль HF-LPT100 обладает цифровыми выводами (контакты 5-6, 8-10) общего назначения, работающими с логикой напряжений "1" и "0".

Характеристики TTL-логики пользовательских контактов модуля HF-LPT100:

• Исходящий сигнал, высокий уровень: 2.8 ... 3.3 В
• Исходящий сигнал, низкий уровень: -0.3 ... 0.2 В
• Входящий сигнал, высокий уровень: 2.2 ... 3.3 В
• Входящий сигнал, низкий уровень: -0.3 ... 0.8 В

Некоторые выводы имеют встроенный подтягивающий или стягивающий резисторы (к примеру, nReload, nReset и PWR_SW подтянуты на плюс, если не используются). Рекомендуемый ток отдельного вывода составляет 6 миллиампер.

• GND — общий, заземление.
• DVDD — контакт питания модуля, напряжение 2.8-3.6 В.
• nReload — восстановление модуля до заводских настроек, активен при низкоуровневом сигнале продолжительностью более 4 секунд. После включения модуля, кратковременное удержание на низком уровне менее 3 секунд переводит HF-LPT100 в режим настройки "Smart Link", c последующим ожиданием установки пароля и другой информации. Позволяет обновить прошивку по беспроводной связи.
• nReset (RST, RESET) — контакт перезапуска модуля, активен при низкоуровневом сигнале продолжительностью более 10 мс.
• GPIO5, GPIO6 — контакты общего назначения, по умолчанию зарезервированы под последовательную связь.
• GPIO11, GPIO12, GPIO18  — контакты общего назначения, ввод/вывод данных
• PWR_SW — контакт управления включением/отключением радиопередачи по WiFi (режим сна). Функция зарезервирована.
