WiFi ESP-05 чип ESP8266

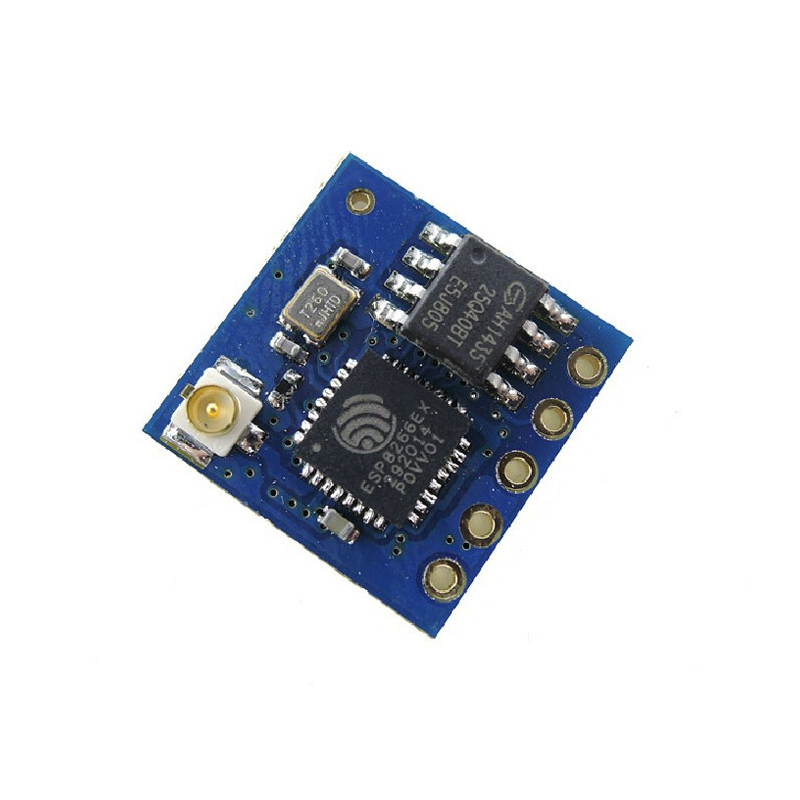

WiFi модуль беспроводной связи ESP-05 на современном чипе ESP8266EX

В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас практически везде окружают сети беспроводной связи, предлагающие нам возможность осуществления передачи и приёма различного рода данных повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Подхватив тенденцию развития беспроводных сетей, разработчики разнообразной электронной техники всё больше внедряют в свои продукты средства удалённого обмена данными, и учат их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. ESP-05 самодостаточен и лёгок в настройке. Он способен выполнять все базовые операции приёмо-передачи по технологии WiFi. Пользователю достаточно выбрать требуемую конфигурацию модуля под поставленную задачу. Плата ESP-05 выполнена в миниатюрном размере и не имеет на борту собственной встроенной WiFi-антенны, зато присутствует разъём IPEX U.FL-R-SMT-1 для подключения внешней антенны.

Наличие встроенной памяти позволяет ESP8266-05 работать практически автономно и не зависеть от дополнительных внешних микроконтроллеров. Конструктивно, ESP-8266EX представляет из себя микроконтроллер, напрямую связанный с интегрированной в модуль микросхемой флеш-памяти, в которую прошивается исполняемый скетч.

Особенности EPS-05

Аппаратная часть ESP-05 обладает рядом существенных ограничений, вследствие чего его можно причислить к разряду отладочных плат. К одной из технических особенностей ESP-05 относится не предусмотренная возможность отключения модуля без принудительного разрыва рабочего питания. Модуль спроектирован таким образом, что может находиться исключительно в режиме запуска из встроенной флеш-памяти. Прошить модуль без вмешательства в его схему не возможно — контакт, отвечающий за доступность перехода в режим прошивки, жёстко привязан к высокоуровневому сигналу. Общение с модулем доступно лишь посредством последовательного интерфейса UART с поддержкой АТ команд.

Технические данные

• Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит
• Рабочее напряжение: 3.3 В
• Поддерживаемое напряжение: 3.0 - 3.6 В
• Рабочий ток: 71-80 мА
• Максимальный ток: 300 мА
• Ток неглубокого сна: 2 мА
• Ток глубокого сна: 0.02 мА
• Флеш-память: 8 МБит / 1 МБайт
• Протоколы WiFi: 802.11 b/g/n
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2412М-2484М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
• Защита: WPA-PSK, WPA2-PSK
• Шифрование: WEP, TKIP, AES
• Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP
• Выводы общего назначения (вход/выход, GPIO): 2
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА
• Технология STBC, 1x1 MIMO, 2x1 MIMO
• Выходная мощность в режиме 802.11b: +20dBm
• Интерфейсы: UART, GPIO
• Скорость передачи данных: 300-4608000 бод, по умолчанию 115200 бод
• Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Антенна WiFi: разъём внешней антенны U.FL IPEX
• Поддержка файловой системы SPIFFS
• Поддержка функций Smart Link для устройств на Andriod и iOS
• Поддержка АТ-команд и Облачного Сервера
• Поддержка (опционально) Наборов Разработки (SDK) и обновление прошивки
• Шаг между контактами: 2.54 мм
• Рабочая температура: -40°...+125°
• Размеры: 14.2 х 14.2 х 3 мм
