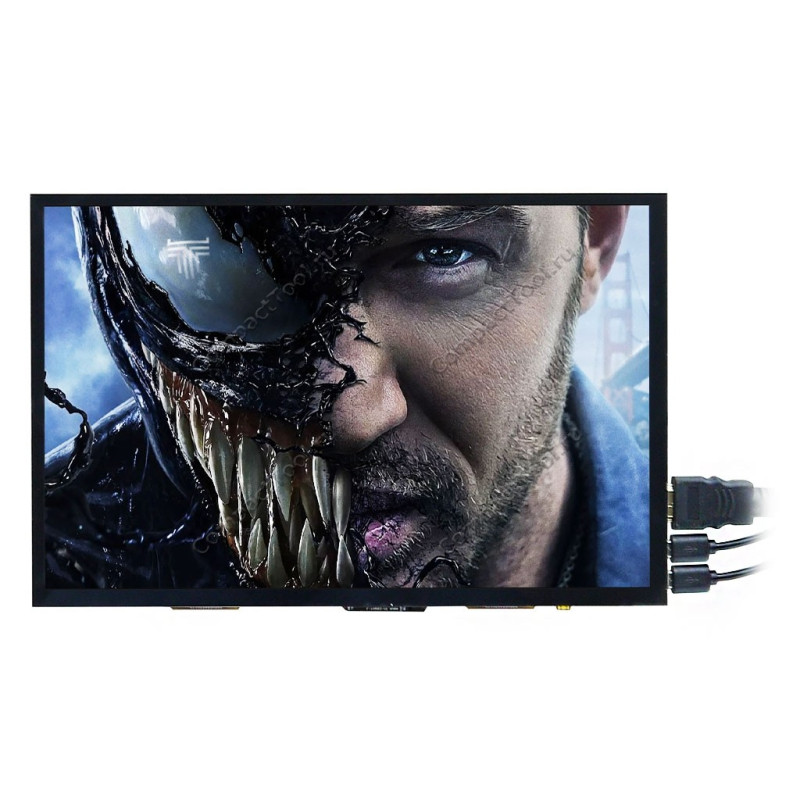

TFT IPS дисплей 10.1 с сенсором HDMI
Артикул: 311318
10.1 Inch Color IPS TFT LCD Display 1280x800 with CTP and HDMI/USB Interface for Windows/Linux/Android
* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Технические характеристики
- Модель: WKS101WX002-WCT
- Питание: 5В, mUSB
- Энергопотребление: 390 мА (USB1), 430 мА (USB2)
- Диагональ: 10.1 дюйма
- Цифровой приёмник: WKS 401APZP
- Экран:
- Матрица: ЖК, TFT IPS LCD (WKS10101)
- Рабочее напряжение: 3.3В
- Разрешение: 1280 х 800 графических точек, WXGA
- Размер графической точки: 0.1695 х 0.1695 мм
- Соотношение сторон: 16:10
- Цветовая палитра: 16.7 млн. оттенков
- Интерфейс: HDMI (Type-A)
- Контрастность: 600:1
- Яркость: 300 кд/м2
- NTSC (цветовая гамма): 50%
- Время отклика: 25 мсек
- Углы обзора: 75-85° по горизонтали и вертикали
- Активная область: 216.96 х 135.6 мм
- Подсветка: 39 белых светодиодов, LED
- Сенсорная панель
- Тип: ёмкостная
- Сенсорный контроллер: GT9271 GOODIX, I2C
- Интерфейс: mUSB
- Мультитач: поддержка до 10 касаний
- Активная область: 218.16 х 136.8 мм
- Стекло: Cover Glass + ITO Glass (G+G)
- Твёрдость поверхности: >6H
- Прозрачность: >86%
- Поддержка: Windows 7/8/10, Linux, Android
- Размеры модуля: 229.46 х 149.1 х 4.9 мм
- Температура эксплуатации: -20°С...+70°С
Внешние интерфейсы экранного модуля WKS101WX002-WCT
Внешний разъём HDMI
Номер | Обозначение | Назначение |
1 | TMDS Data2+ | Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
2 | TMDS Data2 Shield | Заземление |
3 | TMDS Data2- | Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
4 | TMDS Data1+ | Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
5 | TMDS Data1 Shield | Заземление |
6 | TMDS Data1- | Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
7 | TMDS Data0+ | Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
8 | TMDS Data0 Shield | Заземление |
9 | TMDS Data0- | Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
10 | TMDS Clock+ | Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS |
11 | TMDS Clock Shield | Заземление |
12 | TMDS Clock- | Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS |
13 | CEC | Нет подключения |
14 | Reserved(N.C.) | Нет подключения |
15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
17 | DDC/CEC Ground | Заземление |
18 | +5V Power | Питании |
19 | Hot Plug Detect | Сигнал подключения |
Внешний разъём USB1 Touch
Порт USB1 предназначен для питания основной схемы модуля, включая экран и сенсорную панель.
Номер | Обозначение | Назначение |
1 | VUSB | +5В, питание |
2 | D- | Минусовая линия шины данных USB |
3 | D+ | Плюсовая линия шины данных USB |
4 | NC | Нет подключения |
5 | GND | Заземление |
Внешний разъём USB2 Power
Порт USB2 предназначен для питания блока встроенной светодиодной подсветки.
Номер | Обозначение | Назначение |
1 | VUSB | +5В, питание |
2 | NC | Нет подключения |
3 | NC | Нет подключения |
4 | NC | Нет подключения |
5 | GND | Заземление |
