Транзистор КТ626А

Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 1,0 г.

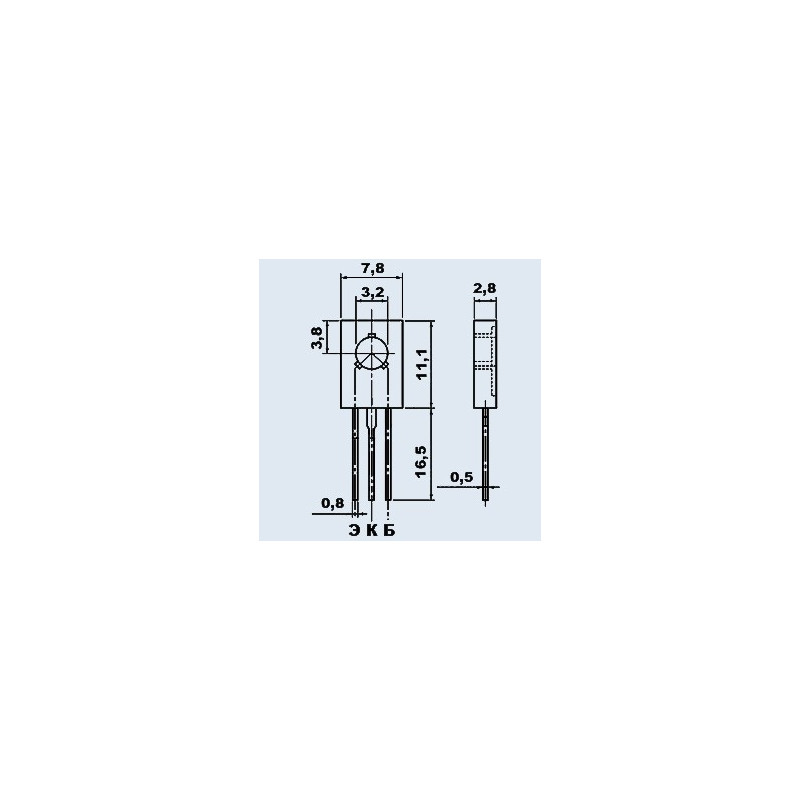

Тип корпуса: КТ-27-2 (TO-126).
Вид климатического исполнения: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.053ТУ.
Импортный аналог:  BD136, 2SA1356, D41D1, BDB02A.

Основные технические характеристики транзистора КТ626А:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 6,5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 75 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА (30В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 260;
• Ск - Емкость коллекторного перехода: не более 150 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 500 пс
