Транзистор КТ504Б Ni

Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 2,0 г.

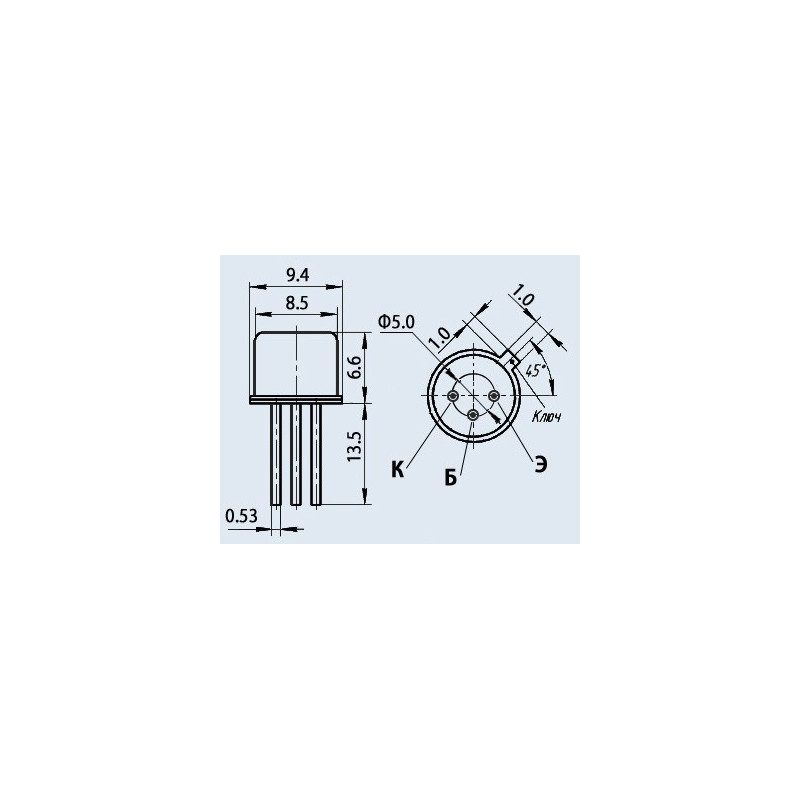

Тип корпуса: КТ-2-7 (TO-39).
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.682ТУ.
Гарантийный срок сохраняемости - не менее 12 лет с момента изготовления.
Импортный аналог: 2N3440, 2N2727, 2SD158, 2N6721.

Основные технические характеристики транзистора КТ504Б:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1 Вт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 200 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 6 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 2 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 15... 100;
• Ск - Емкость коллекторного перехода: не более 30 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом
