Транзистор КТ326Б Ni

Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 0,5 г.

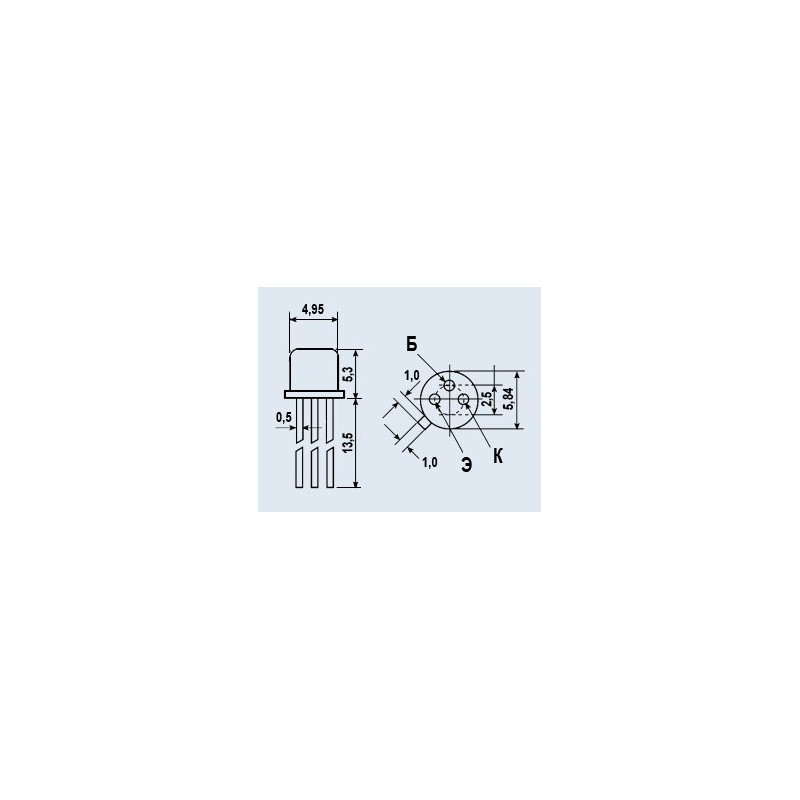

Тип корпуса: КТ-1-7 (TO-18).
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.196ТУ.
Гарантийный срок сохраняемости - не менее 12 лет с момента изготовления.
Импортный аналог: 2N4034, 2SA522, BFY19, BFX12, 2N4411.

Основные технические характеристики транзистора КТ326Б:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 200 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 400 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (100 кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 45... 160;
• Ск - Емкость коллекторного перехода: не более 5 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 30 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 450 пс
