Транзистор КТ313Г1

Транзистор КТ313Г1

Артикул: 301275

Транзисторы КТ313Г1 кремниевые, эпитаксиально-планарные структуры p-n-p усилительные.
Предназначены для применения в усилителях высокой частоты и переключающих устройствах.
Транзисторы выпускаются в пластмассовом корпусе с гибкими выводами.

0,40 BYN

* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22


Вариант 1 - цифро-буквенным кодом на корпусе транзистора.
Вариант 2 - оранжевой меткой на боковой поверхности корпуса и на торце корпуса цветной маркировочной меткой:
   - КТ313А1 - тёмно-красной,
   - КТ313Б1 - жёлтой,
   - КТ313В1 - тёмно-зелёной,
   - КТ313Г1 - голубой.
Масса транзистора не более 0,3 г.

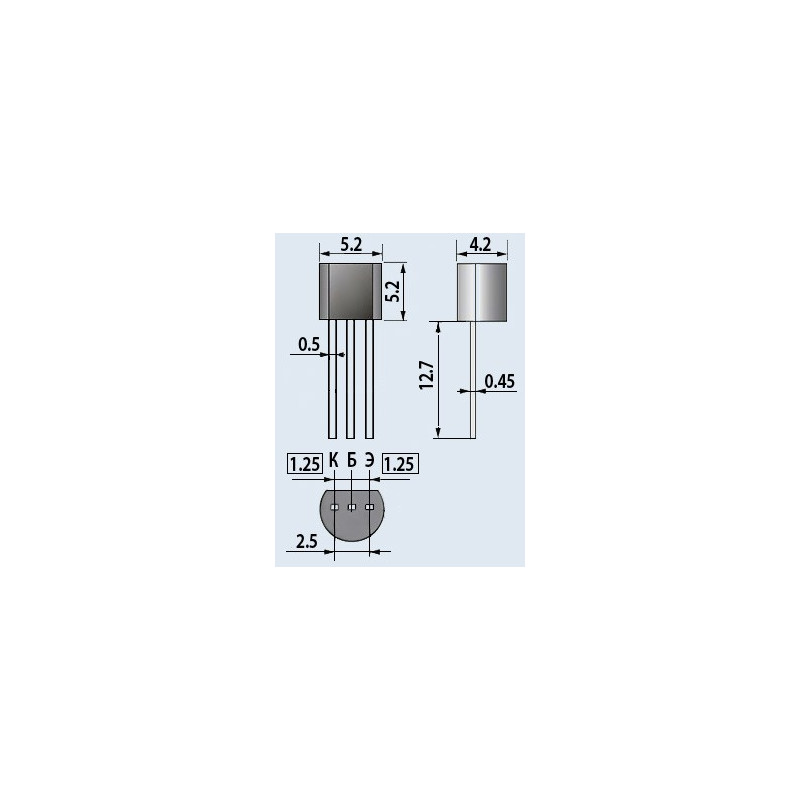

Тип корпуса: КТ-26 (ТО-92).
Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» аА0.336.131ТУ.
Импортный аналог: 2SA720, 2SA731.

Основные технические характеристики транзистора КТ313Б-1:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 300 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 350 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 80... 300;
• Ск - Емкость коллекторного перехода: не более 12 пФ
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 3,3 Ом
